平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問49

✓ これが正解ニ

解説

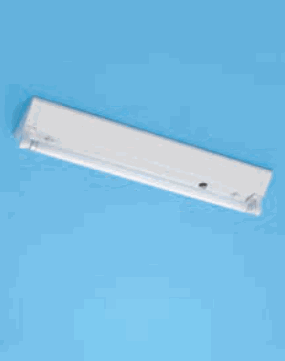

縦長の長方形の記号は、細長い箱形の蛍光灯の写真です。

⑲は事務所の天井に縦に3つ並ぶ器具のうち一番下のもので、縦長の長方形の中ほどに円を重ねた記号です。この問は、図記号の外形から照明器具の種類を選ぶ知識問題です。

縦長の長方形を外形とする記号は、細長く作られた器具を表します。写真で、細長い白い箱形をした器具が、この形に対応します。

ほかの写真は外形が丸く、記号の外形と対応しません。コードで吊るした白いかさの器具は吊り下げ形、円形の枠に反射板を持つ器具は天井埋込みの形で、平面図では字を添えた円の記号です。壁から腕を出して球形のかさを付けた器具は壁に付ける形で、取り付け場所が違います。

記号の外形が長方形なら細長い器具、円なら丸い器具、と形をそろえて覚えます。

ほかの選択肢の解説

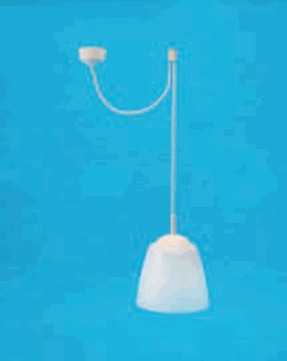

• イ天井の白い小さな台からコードで吊り下げられた、白いかさの照明器具：吊り下げ形の器具で、白いかさが丸みを帯びています。記号の外形が長方形の⑲とは形が合わず、天井に細長く付く器具とも違います。

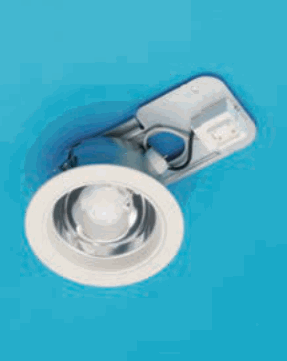

• ロ円形の白い枠の中に銀色の反射板があり、横に金属の箱が付いた照明器具：反射板をもつ丸い枠の器具で、天井に埋め込む形をしています。平面図ではDLと書き添えた円で示されており、⑲の長方形とは別の記号に当たります。

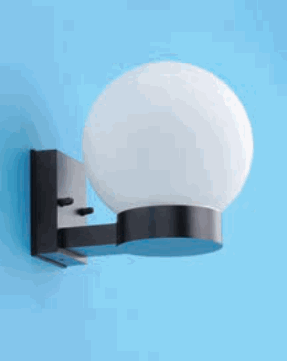

• ハ黒い壁付けの腕の先に白い球形のかさがある照明器具：腕の先に球形のかさを付けた、壁側の器具です。球状で丸く、設置面も壁で、⑲のように天井に並ぶ長方形の記号が示す器具とは別物です。
