平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問41

✓ これが正解ロ

解説

傍記3の黒丸は、3路スイッチです。端子0・1・3のものです。

⑪は、寝室の壁にある黒丸で、傍記は3トです。黒丸は点滅器（スイッチ）を表し、傍記の3は3路スイッチを表します。3路スイッチは、2か所のスイッチで同じ照明を入り切りするために使い、寝室では、2か所のスイッチ（3ト）が同じ照明トを操作しています。

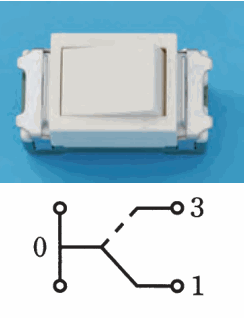

器具は、裏面図で見分けます。3路スイッチは、端子0（共通）から、端子1と端子3のどちらかへ切り替わる形で、裏面図には0から1と3へ分かれる接点が描かれています。写真のスイッチは、ハンドルに印や窓がない、一般形のものです。

接点が2組並んだ裏面図の写真は2本の電線を同時に切る2極のスイッチ、4つの端子が交差して結ばれた裏面図は4路スイッチ、端子の間に小さな円（表示灯）が付いたものは表示灯付きの3路スイッチです。⑪には L や H の傍記が付いていないので、表示灯は付きません。

覚え方は、3路は端子0・1・3、4路は1〜4で交差、です。

ほかの選択肢の解説

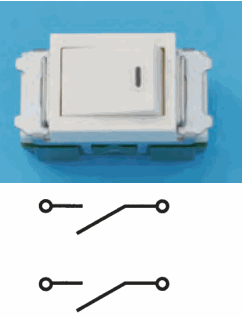

• イ…縦長の小さな黒い印がある。下の裏面図は、左の端子から右の端子へ開いた接点が上下に2組ある：裏面図に接点が上下2組ある写真は、2本の電線を同時に開閉する2極のスイッチです。⑪の傍記は3で、端子0から1と3へ切り替わる3路スイッチなので、当てはまりません。

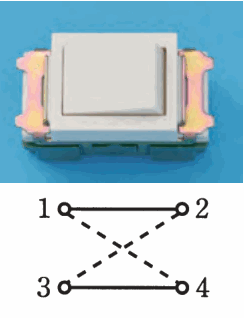

• ハ白いスイッチの写真。両側の金具が橙色に見える。下の裏面図は、端子1と2、端子3と4が実線で結ばれ、端子1と4、端子3と2が破線で交差して結ばれている：端子1・2・3・4が交差して結ばれた裏面図は、3路スイッチの間に入れて3か所以上で照明を操作するための4路スイッチです。⑪の傍記は3で、4路ではありません。

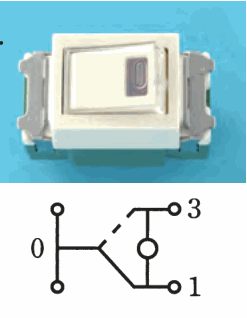

• ニ…窓がある。下の裏面図は、端子0から分かれて、破線で端子3へ、実線で端子1へ至る接点があり、端子3と端子1の間に小さな円がある：端子0から3と1へ切り替わる点は3路ですが、端子3と1の間に小さな円（表示灯）があり、ハンドルにも窓があります。⑪の黒丸には L や H の傍記がないので、表示灯付きではありません。
