令和6年度上期第三種電気主任技術者試験 法規（電気技術者試験センター）問10

✓ これが正解1Aが開路したのち，Bが開路し，その後Aが閉路する。

解説

Aが開いた無電圧の間にBが開き、その後Aが再び閉じます。

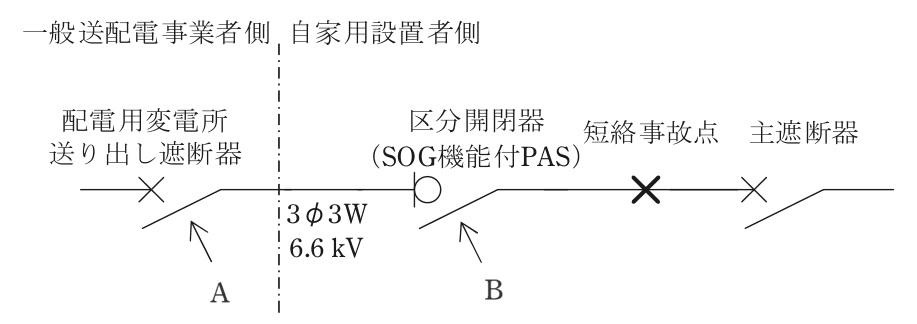

図では、配電用変電所の送り出し遮断器Aから、一点鎖線の責任分界点を越えて自家用設置者側に入り、区分開閉器B（SOG機能付PAS）、短絡事故点、主遮断器の順に並んでいます。事故点はBより負荷側、主遮断器より電源側にあるので、主遮断器では事故を切り離せません。

PASは高圧交流負荷開閉器で、負荷電流は開閉できますが、短絡電流のような大電流を遮断する能力はありません。そこで問の名前にある過電流ロック形の働きで、短絡電流が流れている間はBが開かないようにロックします。無理に開くと開閉器が壊れるおそれがあるためです。同時に過電流蓄勢トリップの働きで、過電流を検出したことを記憶し、開くための力を蓄えておきます。

短絡電流は配電用変電所の側でも検出されるので、まず遮断器Aが開いて配電線全体が無電圧になります。この無電圧の間に、Bは蓄えた力で開路し、事故のある需要家を配電線から切り離します。その後、配電用変電所の再閉路でAが閉路すると、事故点はすでに切り離されているので、同じ配電線のほかの需要家への送電が戻ります。

よってAが開路したのち、Bが開路し、その後Aが閉路する、という動作が正しい記述です。短絡のときPASは自分では切らず、変電所の遮断器が開いた無電圧の間に開く、という順番で覚えると見分けられます。

ほかの選択肢の解説

• 2Bが開路したのち，Aが開路し，その後Aが閉路する。：短絡電流が流れている間、Bは過電流ロックの働きで開かないようにされています。PASには短絡電流を切る能力がないので、Aより先にBが開く順番にはなりません。
• 3AとBが同時に開路し，その後Aが閉路する。：AとBが同時に開くと、Bは短絡電流が流れている最中に開くことになり、遮断能力のないPASでは扱えません。Bが開くのは、Aが開いて電路が無電圧になってからです。
• 4Aが開路する。(Bは開路しない。)：Aだけが開いてBが開かなければ、Aが再び閉じても事故点がつながったままで、配電線全体の停電が続きます。SOG機能付PASは無電圧の間に開いて事故点を切り離す装置です。
• 5Bが開路する。(Aは開路しない。)：Bは短絡電流を遮断できないので、Aが開かないまま単独で開路することはありません。蓄えた力で開くのは、Aの遮断によって配電線が無電圧になったときです。
