令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問46

配線図

点滅器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示す図記号の器具は。ただし，写真に示す点滅器は，「ワイド形」である。

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

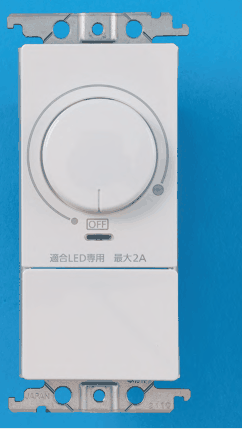

✓ これが正解ニ白い器具。上部に丸い回転つまみとOFFの表示，適合LED専用最大2A の字がある

解説

⑯は、LED専用の調光器です。

点滅器の図記号は黒丸が基本で、そこに斜めの矢印を重ねた記号は調光器を表します。調光器は、照明の明るさを段階なく変えられるスイッチです。

⑯の指示線は、リビングの入口付近にある、黒丸に斜めの矢印を重ねた記号を指しています。写真では、上部に丸い回転つまみがあり、OFFの表示と、適合LED専用、最大2Aの文字があるスイッチが当たります。つまみを回して明るさを調整する形です。設問は、LED照明器具を使うことを前提にしています。

他の写真は、別の種類のスイッチです。ワイド形で小窓があるものは、表示灯を内蔵した点滅器で、切や入のときに点灯する仕組みです。切・自動・連続入の切替えと窓があるものは、人の動きを感知する自動スイッチです。覚え方は、回転つまみは調光器、です。

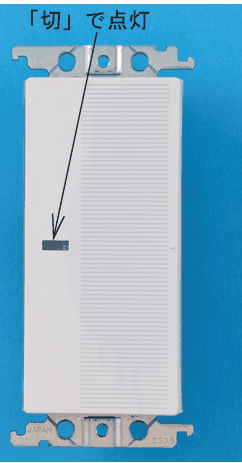

イ…切」で点灯の注記がある：ハンドルの左側に小窓があり、切で点灯と注記された写真は、切ったときにランプがつく位置表示灯内蔵の点滅器です。つまみで明るさを変える調光器ではありません。

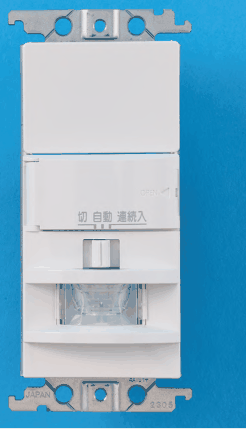

ロ白い器具。上部のふたに切自動連続入の切替表示と小さなつまみ，下部にレンズ状の窓がある：上部に切・自動・連続入の切替表示があり、下部にレンズ状の窓がある写真は、熱線式自動スイッチです。人を感知して入り切りする器具で、明るさを調整する調光器ではありません。

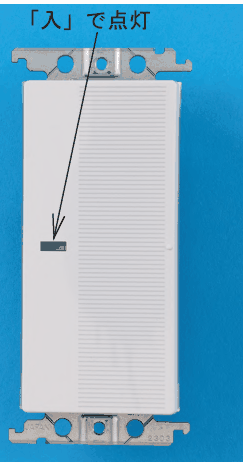

ハ…入」で点灯の注記がある：ハンドルの左側に小窓があり、入で点灯と注記された写真は、入れたときにランプがつく確認表示灯内蔵の点滅器です。つまみで明るさを調整する調光器とは別の器具です。

出典：令和8年度上期第二種電気工事士学科試験問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
