令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問45

✓ これが正解ロ

解説

⑮のDLは、天井に埋め込むダウンライトです。

配線図の照明器具の図記号は、丸を基本にしています。丸の中にDLの文字がある記号は、ダウンライトを表します。ダウンライトは、天井に穴をあけて器具の本体を埋め込み、下を照らす照明器具で、図記号の分類では埋込器具です。

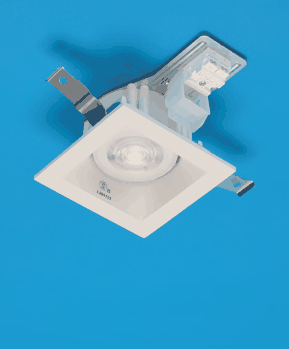

⑮の指示線は、リビングの天井に描かれたDLの記号を指しています。写真では、正方形の白い枠の中央に丸いレンズがあり、上部に取付金具が付いた、天井に埋め込んで使う形の器具が当たります。

ほかの写真は、取り付け方が違う照明器具です。吊り下げるもの、金具から複数のかさが出るもの、天井に直接付けるものは、どれもDLの記号の器具ではありません。埋め込む器具は、天井の穴に本体を入れて取付金具で固定するので、見た目で区別できます。覚え方は、DLは天井に埋まる、取付金具つきの器具です。

ほかの選択肢の解説

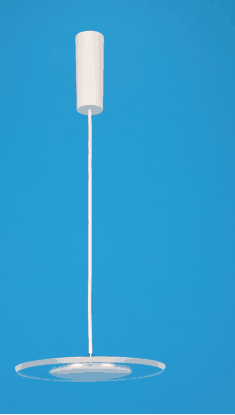

• イ天井から1本の細いコードで吊り下げた，透明の薄い円盤状の照明器具：細いコードで天井から吊り下げる円盤状の照明は、ペンダントの形です。図記号は円に横線を通す形で、DLの文字の記号ではないので、⑮の器具とは違います。

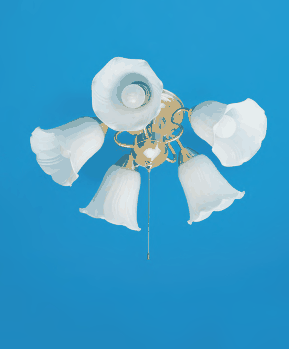

• ハ金色の枠から花びら形のガラスのかさ5つが出ており，中央から引きひもが下がる照明器具：金色の枠から花びら形のガラスのかさが5つ出ている写真は、シャンデリアの形です。図記号は円の中にCHの字が入るもので、DLの記号とは別の器具になります。

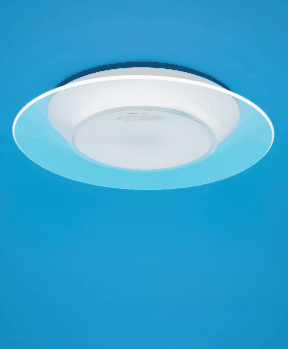

• ニ天井に直接取り付けた，円形で薄型の白い照明器具：円形で薄型の器具を天井に直接取り付けた写真は、天井直付のシーリングの形です。図記号はCLの字が入るもので、DLの記号である⑮の器具には当たりません。
