令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問41

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

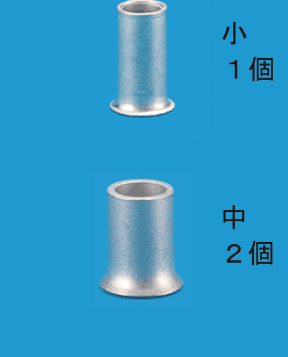

✓ これが正解ニ上に小さな筒形のリングスリーブ，下にそれより太い筒形のリングスリーブの写真と，小１個，中２個の字

解説

⑪は、中スリーブ2個と小スリーブ1個です。

リングスリーブは、電線を差し込んで専用の工具でつぶして接続する、金属の筒です。大きさは小・中などがあり、1.6 mmの電線では、2本なら小スリーブ（刻印○）、3〜4本なら小スリーブ（刻印小）、5〜6本なら中スリーブ（刻印中）を使います。

⑪の台所のボックスには、電源（回路d）、コンセント、照明器具などへ向かう計6本のケーブルが集まります。どれも2心なので、電線は6×2＝12本です。これを、接地側の白線の束、電源側の黒線の束、スイッチから戻る線の束に分けて数えると、5本、5本、2本になります（5＋5＋2＝12本、検算も同じ）。

5本の束が2つあるので中スリーブが2個、2本の束には小スリーブが1個必要です。したがって、中2個と小1個の組合せです。覚え方は、5本以上は中、4本以下は小、です。

イ…３個の字：小スリーブ3個だけでは、電線を5本まとめる接続ができません。ここには5本の束が2つあり、5〜6本を入れる中スリーブがないと、すべての接続を圧着で行えません。

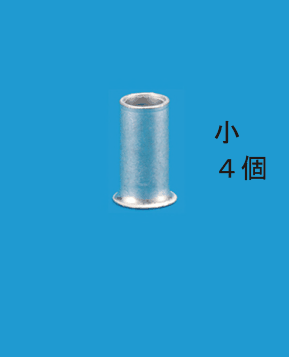

ロ…４個の字：小スリーブ4個にすると、5本の束を収められません。小スリーブで扱える1.6 mmの電線は4本までなので、5本束を含むこの接続は、中スリーブを使う必要があります。

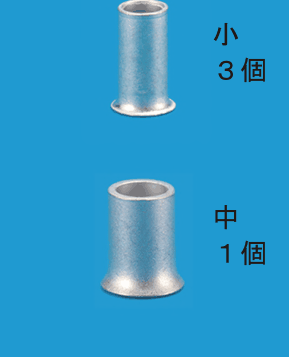

ハ…３個，中１個の字：中スリーブ1個では、5本の束2つのうち1つしか受け持てません。もう1つの5本束にも中スリーブが必要で、中が2個要るため、この個数では足りません。

出典：令和8年度上期第二種電気工事士学科試験問41（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。

この解説に誤りを見つけたら教えてください。直して、直した記録を残します。誤りを報告する（メールが開きます）
