令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問7

✓ これが正解ニ103

解説

中性線に電流0、上の線の降下1 Vなので 104－1＝103 V です。

単相3線式で、上下の負荷の電流が同じ（平衡）ときは、中性線（真ん中の線）に電流が流れません。そのため中性線では電圧降下が生じず、外側の2本の線だけで電圧降下を考えます。

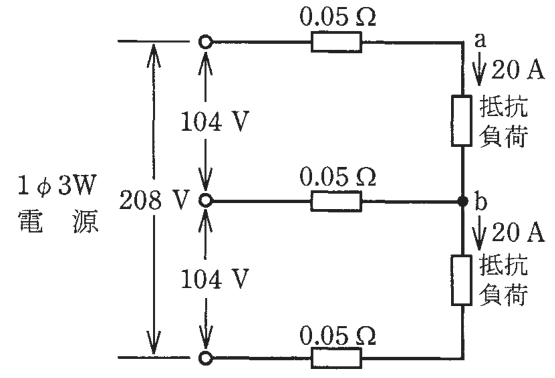

図では上下とも20 A で、電線1本の電気抵抗は0.05 Ω です。上の線の電圧降下は 0.05×20＝1 V で、電源の上の線と中性線の間の電圧は104 V ですから、a－b間の電圧は 104－1＝103 V になります。中性線には電流が流れないので、b点は電源側の中性線と同じ電位で、ここでは電圧降下が起きません。

下側の負荷も同じ計算で 103 V となり、両側がそろいます。

覚え方は、平衡した単相3線式では中性線の電圧降下は0 V、外側の線1本分だけ引く、です。

ほかの選択肢の解説

• イ100：100 V は、104 V から4 V を引いた値です。この回路で電圧降下が生じるのは電流が流れる上の線の 0.05×20＝1 V だけなので、4 V も引く根拠が図にありません。
• ロ101：101 V は、104 V から3 V、つまり3本の電線すべてに1 V ずつ降下があるとして引いた値です。しかし中性線には電流が流れず降下は0 V なので、引く量が多すぎます。
• ハ102：102 V は、上の線と中性線の2本それぞれに1 V の降下があるとして 104－2 とした値です。平衡した回路では中性線に電流が流れないので、降下は上の線の1 V だけです。
