令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問45

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし,電線の色別は,白色は電源からの接地側電線,黒色は電源からの非接地側電線とする。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

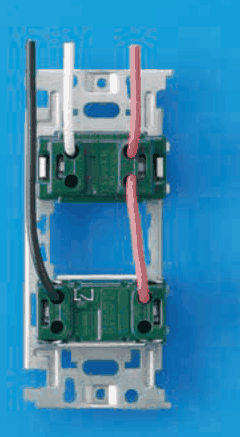

✓ これが正解ハ取付枠に上下2個の器具が付き，下の器具には小さな記号の刻印がある。白線が上の器具の左の端子に入る。赤線が上の器具の右の端子に入り，そこから赤線で下の器具の右の端子へ渡る。黒線は上から直接下の器具の左の端子に入る

解説

白は表示灯へ、赤は渡り線、黒は点滅器へ入ります。

⑮は、3階の換気扇（ニ印）に付ける2連の器具で、白丸（表示灯）と黒丸（点滅器）が並んでいます。白丸はパイロットランプで、換気扇と同じ文字の傍記が付いているので、換気扇の運転を知らせる確認表示灯（点滅器を入れたとき換気扇と同時に点灯）として、換気扇と並列に、接地側の白線と点滅器の先の線（赤）の間につなぎます。

色の役割で見ます。黒線（電源の非接地側）は点滅器の入口に入り、出口の赤線から換気扇へ送ります。白線（接地側）は表示灯と換気扇の戻りです。図の⑮は白丸が上・黒丸が下に並ぶので、写真でも上の器具を表示灯、刻印のある下の器具を点滅器と読みます。

正しい写真は、白線が表示灯の端子に入り、赤線が表示灯の別の端子に入ったうえで点滅器の出口側へ渡り、黒線は表示灯を通らず点滅器の入口に直接入るものです。

他の写真は、黒と白が点滅器の両端につながって短絡になるもの、表示灯が点滅器と関係なく点灯するものです。覚え方は、黒は点滅器の入口、赤は点滅器の出口、白は表示灯と負荷の戻り、と色の役割で見ることです。

ほかの選択肢の解説

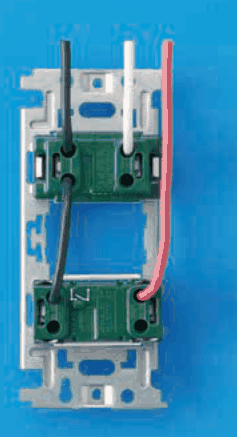

イ…黒線が上の器具の左の端子に入り，そこから黒線で下の器具の左の端子へ渡る。白線が上の器具の右の端子に入る。赤線は上から直接下の器具の右の端子に入る：黒線が表示灯の端子を経て点滅器の入口へ渡り、白線は表示灯の反対側に入っています。表示灯が黒と白の間につながるため、点滅器を切っても点灯し続け、入のとき点灯する確認表示灯になりません。

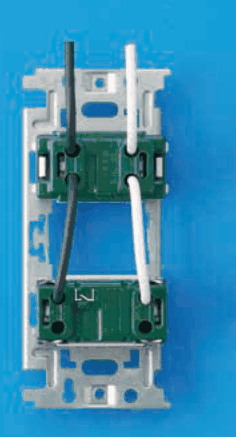

ロ…黒線が上の器具の左の端子に入り，そこから黒線で下の器具の左の端子へ渡る。白線が上の器具の右の端子に入り，そこから白線で下の器具の右の端子へ渡る：黒線は点滅器の入口、白線は点滅器の出口に入っており、点滅器を入れると黒と白が直結して短絡します。赤線が無いため、換気扇へ送る線もなく、負荷に電気を届けられません。

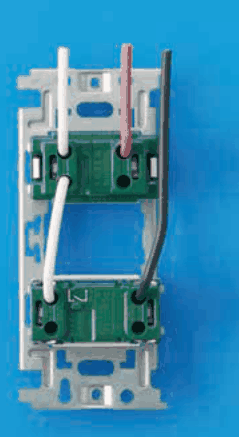

ニ…白線が上の器具の左の端子に入り，そこから白線で下の器具の左の端子へ渡る。赤線が上の器具の右の端子に入る。黒線は上から直接下の器具の右の端子に入る：白線が点滅器の入口、黒線が点滅器の出口に入っており、入れると黒と白が短絡します。赤線は表示灯にだけつながり、点滅器の出口とつながらないので、換気扇にも電気が届きません。
