令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問48
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑱で示す図記号の機器は。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説
⑱は三相200 V、40 μF の進相コンデンサです。
配線図で電動機に並べて取り付けるコンデンサは、電動機の力率を改善するための進相コンデンサで、図記号は四角の中に平行な線が描かれます。⑱は、1階工場の1.5 kW の電動機のそばに、電動機の線から分けて付けられたコンデンサの図記号です。

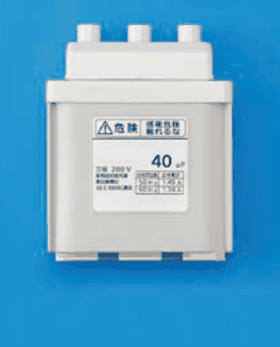

この電動機は三相200 V の回路なので、三相200 V の定格が書かれた進相コンデンサを選びます。写真では、灰色の箱形の本体で、上部に端子カバーが3つあり、正面のラベルに危険、感電危険、触れるな、三相 200 V、40 μF の字があるものが当てはまります。
肢を中身で比べます。円筒形で15と書かれ、下から2本の電線が出るだけの器具は、三相の3本の線をつなぐ形ではなく、三相200 V の電動機に付けるものに当たりません。上下に3つずつ端子がある器具は、BBW-30CM 10 A の表示があり、配線用遮断器です。電磁接触器と熱動継電器を組み合わせた器具は、電磁開閉器です。
覚え方は、平行な線は進相コンデンサ、三相200 V と μF の表示が目印、です。
ほかの選択肢の解説

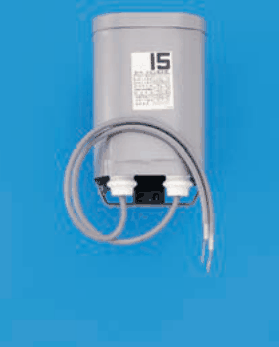

- ロ灰色の円筒形の器具で，上部に 15 の字の表示があり，下部から灰色の電線が2本出ている：円筒形の灰色の器具で、上部に15の字があり、下から出る電線は2本だけです。三相200 V の電動機の回路に付ける器具なら3本の線をつなぐ端子が要るので、2本の線のこの器具は合いません。

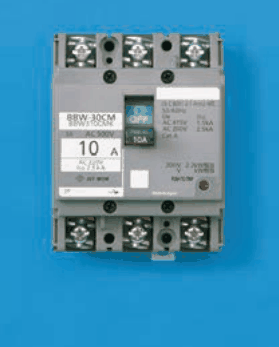

- ハ灰色の器具で上下に3つずつ端子があり，BBW-30CM，10 A の字と緑色のハンドルがある：BBW-30CM、10 A の表示がある、上下に端子が3つずつの器具は配線用遮断器です。過電流を切る器具で、平行な線で表すコンデンサの図記号とは別の機器です。

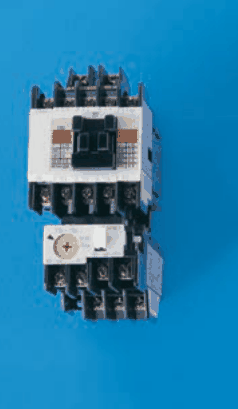

- ニ上下に端子の並んだ黒と白の器具の下に，端子と目盛り付きの丸いつまみのある部分を組み合わせた器具：電磁接触器の下に、目盛り付きのつまみのある熱動継電器を組み合わせた器具で、電磁開閉器です。電動機の入り切りに使うもので、⑱のコンデンサの記号とは別物です。
出典：令和6年度下期第二種電気工事士学科試験 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
