令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問47
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑰で示す部分に使用するトラフは。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説

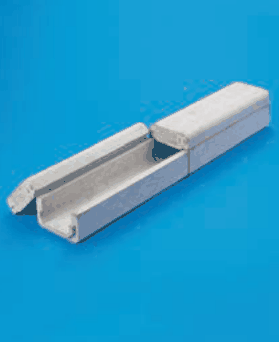

⑰のトラフは、灰色の溝形の物とふたです。
トラフは、ケーブルを収めて保護するための、溝の形をした物です。上に、ふたをかぶせて使います。⑰は、駐車場に引かれた配線の途中にあり、図の傍記にトラフと書かれています。
写真で見分けます。灰色の細長い溝形の物と、その一部を覆うふたが写っているものがトラフです。溝の中にケーブルを置き、ふたで覆います。
肢を中身で比べます。オレンジ色の細長い帯状のシートで、危険・注意と書かれたものは、地中に埋めたケーブルの上に敷いて、掘り返しのときに知らせる表示シートです。黒い波付きの蛇腹状の管は、ケーブルを通す管（波付管）で、溝形のトラフとは形が違います。黒い丸い被覆のケーブルは、保護される側のケーブルそのものです。
覚え方は、トラフは溝にふたです。
ほかの選択肢の解説

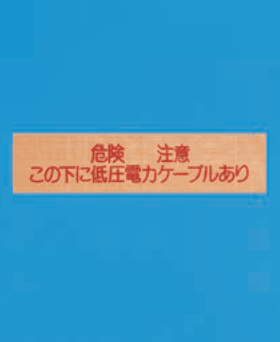

- イ橙色の細長い帯状のシートで，危険 注意 この下に低圧電力ケーブルあり の字がある：オレンジ色の帯状のシートに危険・注意の字があるものは、ケーブルの上に敷いて埋設を知らせる表示シートです。ケーブルを収める溝形のトラフではありません。

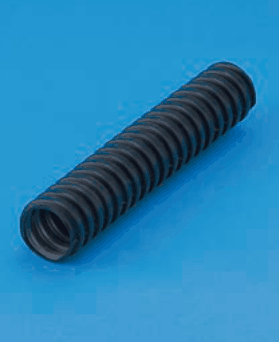

- ハ黒い波付きの蛇腹状の管：黒い波付きの蛇腹状の管は、ケーブルを中に通すための管で、溝にふたをするトラフとは構造が違います。⑰の傍記はトラフで、管という表示ではありません。

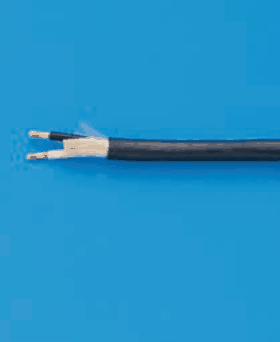

- ニ黒い丸い被覆のケーブルの端から心線が出ている物：黒い丸い被覆のケーブルは、保護される側の電線そのものです。トラフはそのケーブルを収める溝形の物で、ケーブル自体はトラフの名称には当たりません。
出典：令和6年度下期第二種電気工事士学科試験 問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
