平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問48

✓ これが正解ロ

解説

接地工事で使わないのは、円すい形の切削用の刃物です。

⑱は、壁の外のRCの字の四角（傍記O）の下の接地の記号で、機器の接地工事の部分です。この問は、接地工事に使う物を写真から選び、使わない物を答える知識問題です。

接地工事は、地中に接地極を打ち込み、接地線で機器の金属部分とつなぐ工事です。そのため、接地極の黒い細長い棒（上部から緑色の線が出ている物）、棒を地中に打ち込むための赤い頭部に木の柄のハンマ、接地線の端に付ける圧着端子（上が穴のあいた輪の形で、下が筒の形の端子）が使われます。

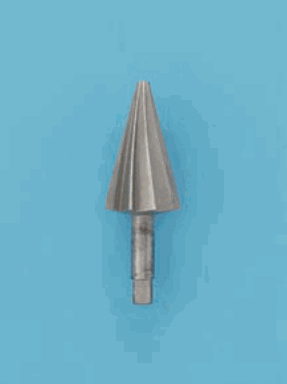

残る、銀色の円すい形の刃物は、表面に縦の溝が並び、下に軸が付いた切削用の工具の形です。打ち込みにも、線を機器へ取り付ける端子にも関係がなく、接地工事に使われることがありません。

接地は打ち込む・つなぐの2段階なので、打つ物と端子は使い、削る物は使わない、と覚えます。

ほかの選択肢の解説

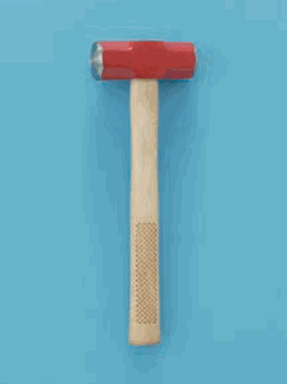

• イ赤い頭部と木の柄のハンマ：赤い頭部に木の柄が付いたハンマで、接地極の棒を地中に打ち込むときに使います。接地工事でよく使う工具なので、使われることのない物には当たりません。

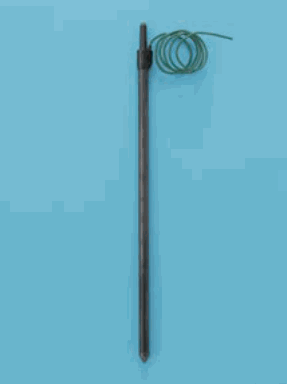

• ハ黒い細長い棒で、上部から緑色の線が巻いて出ている：地中に打ち込む接地極の役目をもつ棒で、緑の線を巻いた形から、接地線を付けて使う物と分かります。接地工事の中心になる物で、使わない物には選べません。

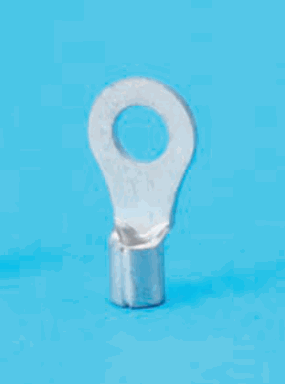

• ニ銀色の金属の端子で、上が穴のあいた輪の形、下が筒の形：銀色の金属の端子で、上が穴のあいた輪の形、下が筒の形をした物は、接地線を機器に取り付ける圧着端子の形です。接地工事で使うので、使わない物には当たりません。
