⑱で示す図記号の機器は。

鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図。上は2階平面図で，2階事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），壁側が黒く縦線2本のある円のコンセントの記号に傍記2が3個（上の壁に2個と左下の隅に1個，左上のものからⓓへの矢印），RCの室内機（傍記I）2個と室外機（傍記O）2個（室外機からの配線が接地の記号に至り，⑪はこの接地の記号を指す），四角の中に丸で囲んだSの図記号2個，CV 5.5－3Cの配線3本が集まる小さな四角いボックス（⑫）とそこから四角のaへの立上り・引下げの記号への配線，中央の斜線の入った円のボックス（⑬），階段の近くの黒丸3個の点滅器（傍記イロハで⑭が指し，右の黒丸に傍記3），黒丸の点滅器と⑬のボックスの間の縦の配線（①），黒丸の点滅器から階段への立上り・引下げの記号への配線，⑬のボックスから電灯分電盤L－2へのⓒの配線，L－2からひし形のⓐへの配線がある。中央は1階平面図で，1階工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内と倉庫内の配線は短い線を並べた線（点線）である。洗面所のすぐ右の上側の壁に上側が黒く縦線2本のある円のコンセントの記号に傍記ET（接地の記号への配線あり，⑮），そこから立上り・引下げの記号への配線，階段に照明器具（傍記ハ）とその上の立上り・引下げの記号（⑯），階段の右の黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角（⑩）と四角のd，四角のcとSの四角と3P 30A 250V Eの傍記のあるコンセント（接地あり，⑨），四角のbとSの四角とその上の丸の中に黒丸の図記号に傍記B（③），1.5kWのMの図記号（接地あり，⑧はこの接地を指す）とその横の四角の中に平行な短い2本線のある記号（⑱），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2から小さな四角いボックス（⑳）へのIV14×3（E31）の配線（⑲），そこからCV 14－3Cの配線がある。外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込みとWhを経た動力分電盤P－1，ひし形のⓐと四角のaへの立上り・引下げの記号への配線，左側が黒く横線のある円のコンセントの記号に傍記WP（ⓑ），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのWPのコンセントから倉庫のB（②）までの配線（電路の長さの字と寸法の線），二重丸のⓐの位置から駐車場の下のN200の傍記の二重丸の器具（⑤）への配線と，そこから上のN200の器具への縦の配線があり，縦の配線にトラフの傍記があって④⑰が指す。倉庫の中にはBとⓑ，照明器具2個（傍記ニ），小さな四角いボックス，黒丸の点滅器（傍記ニ），下側が黒く縦線2本のある円のコンセントの記号がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh（⑦），屋内のB 3P 150AF 125A，BE 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の四角（⑥）とTSを経て二重丸のⓐ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からB 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 30Aから四角のa 2階，BE 3P 30Aから四角のb 1階工場，BE 3P 30Aから四角のc 1階工場，BE 3P 50Aから四角のd 1階工場，BE 3P 50Aから四角のe P－2 1階工場）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐは単相200V回路，ひし形のⓐは単相3線式100/200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

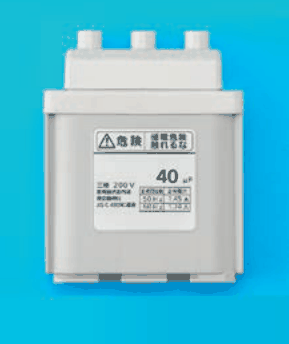

✓ これが正解イカラー写真。灰色の箱形の機器で，上部に端子のカバーが3つあり，前面の表示に危険の字と 40 μF，三相 200 V の字がある

解説

電動機の枝にある平行な短い2本線は、進相コンデンサです。

この問は、配線図の⑱の図記号が表す機器を、写真から選ぶ問題です。⑱は、四角の中に平行な短い2本線を描いた記号で、1.5 kWの電動機の電源側から枝分かれしてつながっています。この記号は、進相コンデンサ（コンデンサの働きで力率を良くする機器）を表します。力率は電圧と電流の位相のずれの度合いを示す値で、電動機のように遅れ電流が流れる負荷にコンデンサを並列に入れると改善します。

写真の見分けどころは、灰色の箱形で、上部に端子のカバーが3つ並び、前面の表示に危険の字と40 μF、三相200 Vの字があることです。三相の電動機の3本の線につなぐコンデンサの見た目です。

他の写真は、円筒形で15の表示があり下部からコード2本が出る機器、BBW-30CMと10 Aの表示があり上下に3つずつ端子ねじが並ぶ遮断器のような機器、白色と黒色で端子ねじが並ぶ電磁開閉器のような機器です。⑱は三相電動機の回路なので、三相200 Vの表示がある写真が合います。

覚え方は、平行な短い2本線はコンデンサ、写真ではμFと三相の表示です。

ほかの選択肢の解説

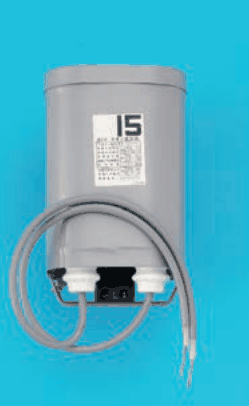

ロカラー写真。灰色の円筒形の機器で，上部に 15 の字の表示があり，下部から灰色のコード2本が出ている：円筒形で上部に15の表示があり、下部からコード2本が出る機器は、三相200 Vの表示も3つの端子のカバーも見えません。三相電動機の回路につなぐ⑱の機器とは見た目が合いません。

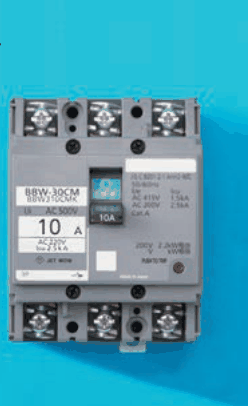

ハカラー写真。灰色の機器で，上下にそれぞれ3つの端子ねじがあり，中央に緑色の操作つまみと BBW-30CM，10 A，AC220V の表示がある：BBW-30CMと10 Aの表示があり、上下に3つずつの端子ねじと緑色の操作つまみを持つ機器は、遮断器のような外観です。⑱の記号が表すコンデンサではなく、μFの表示もありません。

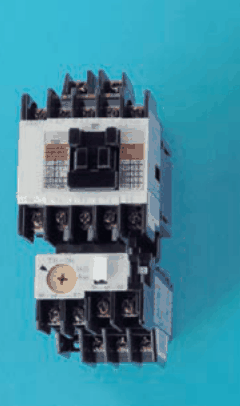

ニカラー写真。白色と黒色の機器で，上下に複数の端子ねじが並び，下部に丸い調整つまみの付いた部分がつながっている：白色と黒色の機器で、上下に端子ねじが並び下部に調整つまみの付いた部分がつながるものは、電動機を入り切りする電磁開閉器のような機器に見えます。コンデンサの表示が無く、合いません。
