令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問49
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑲で示すジョイントボックス内の電線相互の接続作業に使用されることのないものは。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説
太い電線の接続に、リングスリーブ用の圧着工具は使いません。
配線図の⑲は、1階工場のジョイントボックスで、IV 14×3 を金属管（E31）に通した配線と、CV 14-3C のケーブルをつなぎます。14 mm² という太い電線どうしの接続です。
この接続では、電線を切り、被覆をむき、太い電線に合う接続部品を専用の工具で圧着します。写真で見分けます。青い長い柄で先端に湾曲した刃が向かい合う工具は、太い電線やケーブルを切るケーブルカッタです。木製の柄の折りたたみ式の刃物は、被覆をむく電工ナイフです。黒い工具で、長い柄が2本と円筒形の本体、丸い頭部を持つものは、油圧の力で太い電線用の接続部品を圧着する手動油圧式圧着器です。これらは使います。

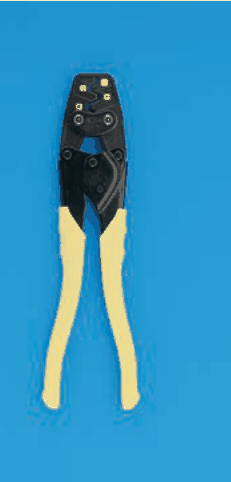

残るクリーム色の柄で、先端の黒い口金に大きさの異なる凹みが並ぶ工具は、リングスリーブ用の圧着工具で、細い電線のリングスリーブを圧着するためのものです。14 mm² の太い電線の接続には使いません。
覚え方は、14 mm² の太線には切る・むく・油圧式で圧着、小形のリングスリーブ用は使わない、です。
ほかの選択肢の解説

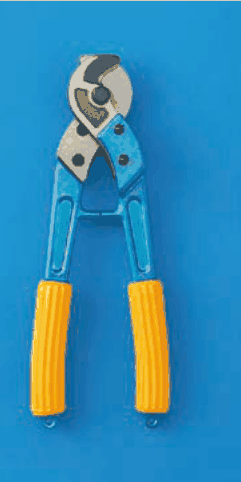

- ロ黄色い握りの付いた青い長い柄の工具で，先端に湾曲した刃が向かい合う：青い長い柄で先端に湾曲した刃がある工具は、ケーブルカッタです。14 mm² のような太い電線やケーブルを切る場面で使うので、使われることのない工具ではありません。

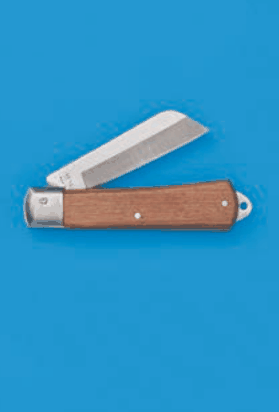

- ハ木製の柄の折りたたみ式の刃物：木製の柄の折りたたみ式の刃物は、電工ナイフです。電線の被覆をむく作業に使うので、接続の作業の前に使われます。使われることのない工具には当たりません。

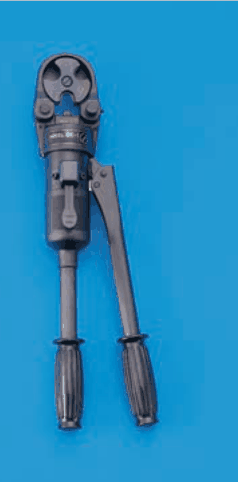

- ニ黒い工具で，先端に握りの付いた長い柄2本と，2つの半円形のくぼみが向かい合う丸い頭部がある：頭部に半円形のくぼみが向き合い、円筒形の本体と長い柄2本をそなえた黒い工具は、手動油圧式圧着器です。太い電線の接続部品を油圧で圧着するので、14 mm² の接続で使われる側に入ります。
出典：令和6年度下期第二種電気工事士学科試験 問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
