平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問48

✓ これが正解ニ

解説

負荷電流は、電線をはさんで測るクランプメータで測ります。

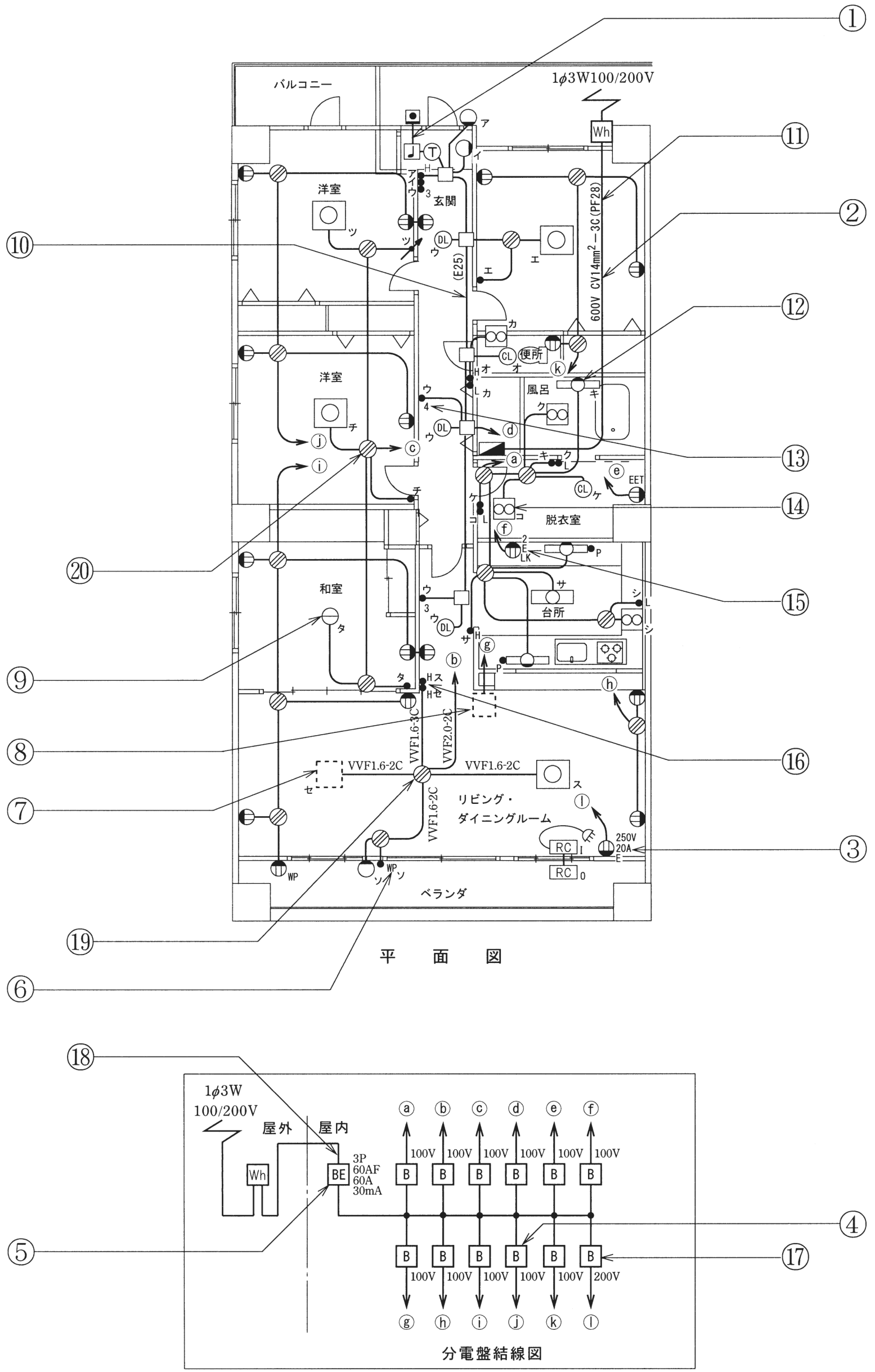

⑱は、分電盤で電源から入ってくる電線の部分で、そこを流れる負荷の電流を測る問です。負荷電流は、使っている電気機器に流れている電流のことです。この電流は、電線を切らずに、電線を1本だけ輪の形の部分ではさみ、そこに生じる磁界から測るクランプ形の電流計で調べます。

電流は、回路計のように電線を切って回路に直列につないで測る方法もありますが、クランプ形なら、使っている状態の電線をそのままはさんで測れるのが利点です。

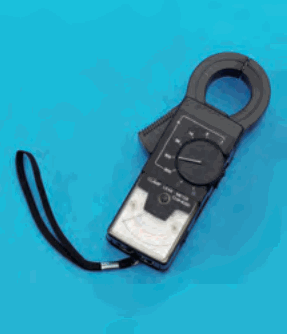

選択肢の写真のうち、上部に開閉する輪の形のクランプ部があり、本体に切替えつまみと目盛り板が付いた器具が、これに当たります。ほかの器具は、輪の部分がなく、電線をはさんで負荷電流を測る形ではありません。

覚え方は、電線をはさんで測るなら、輪の形のクランプです。

ほかの選択肢の解説

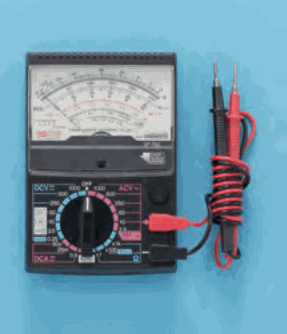

• イ黒い箱形の計器で、上部に目盛り板、中央に回転式の切替えつまみ（DCV・ACV・DCA・Ω などの字）があり、赤と黒のテスト棒の線が付いている：黒い箱形で、切替えつまみにDCVやACV、Ωなどの字があり、テスト棒の線が付く器具は、電圧や抵抗を測る回路計です。電線をはさむ輪がなく、負荷電流を測る形ではありません。

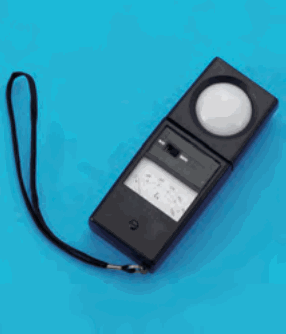

• ロ黒い細長い箱形の器具で、上端に白い半球形の部分、その下に切替えスイッチと目盛り板があり、ひもが付いている：黒い細長い箱形で、上端に白い半球形の部分がある器具は、光を受ける部分があり、明るさを測る照度計の形です。電線をはさむ部分がなく、負荷電流の測定には使いません。

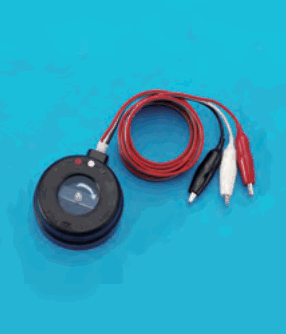

• ハ黒い円形の器具で、上面に目盛りの窓があり、赤い線の先に黒・白・赤のわにぐちクリップが付いている：黒い円形の本体に、赤い線の先のわにぐちクリップが3本付いた器具は、電線をはさむ輪がありません。クランプのように電線をはさんで負荷電流を測る形ではなく、答えになりません。
