令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問45

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示す図記号のコンセントは。

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

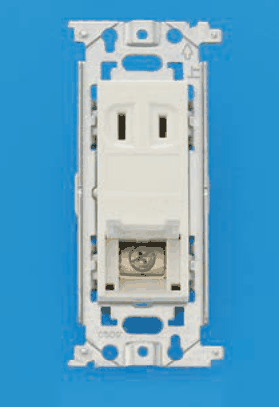

✓ これが正解ハ金属製の取付枠に付いた白い器具で，上に縦長の刃受2つの差込口が1つあり，下部にねじの付いた端子がある

解説

傍記ETは、接地端子付の1口コンセントです。

コンセントの図記号は、円を半分塗りつぶした形に傍記を添えます。傍記のEは接地極付、ETは接地端子付、EETは接地極付と接地端子付を兼ねるものを表します。口数が2口なら、記号の横に2の数字が付きます。

⑮は、1階の洗面所のそばにあり、傍記はETで、数字の2は付いていません。そのため、接地端子付の1口コンセントです。図には、接地の記号へ延びる線もあり、接地端子へ接地線をつなぐ使い方と合います。

写真で見分けます。上に差込口が1つ、下にねじの付いた端子がある器具が、接地端子付の1口コンセントです。差込口が上下に2つある器具は2口で、数字の2が付く記号です。差込口に半円形の接地極用の穴がある器具は、接地極付です。

覚え方は、Tは端子（ねじ）、Eは差込口に接地極の穴、数字は口数、です。

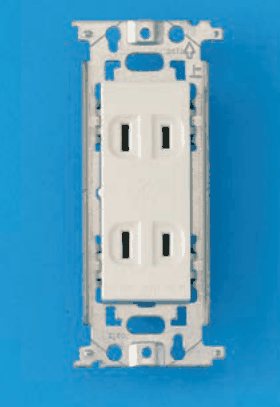

イ…上下2つの差込口があり，それぞれ縦長の刃受2つが並ぶ：差込口が上下に2つあり、接地極用の穴も端子も無い器具です。⑮の記号は傍記がETで接地端子付の1口なので、端子の無い2口のコンセントは当てはまりません。

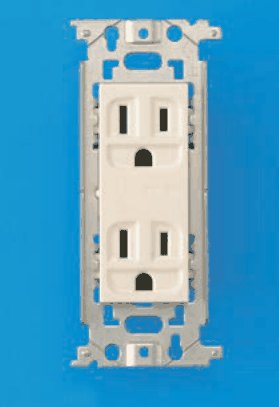

ロ…上下2つの差込口があり，それぞれ縦長の刃受2つの下に半円形の刃受1つがある：差込口が2つで、どちらにも半円形の接地極用の穴がある、接地極付の2口です。⑮は傍記ETで数字の2が無く、接地端子付の1口なので、口数も種類も合いません。

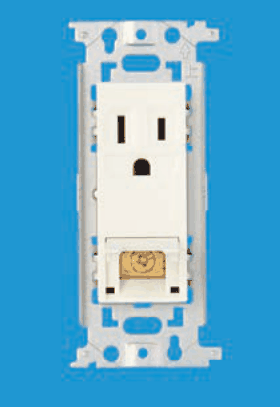

ニ…縦長の刃受2つの下に半円形の刃受1つがある差込口が1つあり，下部に金色の端子がある：差込口が1つで、半円形の接地極用の穴があり、その下に金色の端子も付いています。接地極付と端子付を兼ねるEETの器具で、傍記がETだけの⑮とは種類が違います。
