令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問45

配線図

コンセントに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示す図記号のコンセントは。

鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図。上は2階平面図で，2階事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），壁側が黒く縦線2本のある円のコンセントの記号に傍記2が3個（上の壁に2個と左下の隅に1個，左上のものからⓓへの矢印），RCの室内機（傍記I）2個と室外機（傍記O）2個（室外機からの配線が接地の記号に至り，⑪はこの接地の記号を指す），四角の中に丸で囲んだSの図記号2個，CV 5.5－3Cの配線3本が集まる小さな四角いボックス（⑫）とそこから四角のaへの立上り・引下げの記号への配線，中央の斜線の入った円のボックス（⑬），階段の近くの黒丸3個の点滅器（傍記イロハで⑭が指し，右の黒丸に傍記3），黒丸の点滅器と⑬のボックスの間の縦の配線（①），黒丸の点滅器から階段への立上り・引下げの記号への配線，⑬のボックスから電灯分電盤L－2へのⓒの配線，L－2からひし形のⓐへの配線がある。中央は1階平面図で，1階工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内と倉庫内の配線は短い線を並べた線（点線）である。洗面所のすぐ右の上側の壁に上側が黒く縦線2本のある円のコンセントの記号に傍記ET（接地の記号への配線あり，⑮），そこから立上り・引下げの記号への配線，階段に照明器具（傍記ハ）とその上の立上り・引下げの記号（⑯），階段の右の黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角（⑩）と四角のd，四角のcとSの四角と3P 30A 250V Eの傍記のあるコンセント（接地あり，⑨），四角のbとSの四角とその上の丸の中に黒丸の図記号に傍記B（③），1.5kWのMの図記号（接地あり，⑧はこの接地を指す）とその横の四角の中に平行な短い2本線のある記号（⑱），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2から小さな四角いボックス（⑳）へのIV14×3（E31）の配線（⑲），そこからCV 14－3Cの配線がある。外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込みとWhを経た動力分電盤P－1，ひし形のⓐと四角のaへの立上り・引下げの記号への配線，左側が黒く横線のある円のコンセントの記号に傍記WP（ⓑ），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのWPのコンセントから倉庫のB（②）までの配線（電路の長さの字と寸法の線），二重丸のⓐの位置から駐車場の下のN200の傍記の二重丸の器具（⑤）への配線と，そこから上のN200の器具への縦の配線があり，縦の配線にトラフの傍記があって④⑰が指す。倉庫の中にはBとⓑ，照明器具2個（傍記ニ），小さな四角いボックス，黒丸の点滅器（傍記ニ），下側が黒く縦線2本のある円のコンセントの記号がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh（⑦），屋内のB 3P 150AF 125A，BE 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の四角（⑥）とTSを経て二重丸のⓐ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からB 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 30Aから四角のa 2階，BE 3P 30Aから四角のb 1階工場，BE 3P 30Aから四角のc 1階工場，BE 3P 50Aから四角のd 1階工場，BE 3P 50Aから四角のe P－2 1階工場）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐは単相200V回路，ひし形のⓐは単相3線式100/200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

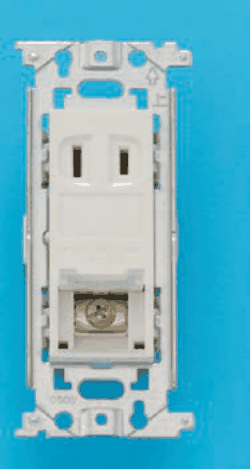

✓ これが正解ハカラー写真。取付枠に付いた白色のコンセント。上に縦長の刃受2つがあり，その下にねじの端子が見える部分がある

解説

傍記ETは接地端子付で、刃受2つと接地端子のコンセントです。

この問は、コンセントの図記号の傍記を読み、写真の器具と結びつける問題です。⑮は、1階工場の上側の壁（洗面所のすぐ右）にある円に縦線2本を入れた形のコンセントの記号で、傍記にETと書かれ、接地の記号への配線が付いています。傍記のETは接地端子付を表します。接地端子付は、刃受のほかに、アースの線をねじで留める接地端子を備えたコンセントです。

写真の見分けどころは、2つの縦長の刃受と、その下に見えるねじの端子です。半円形の接地極（丸い穴）を持つものは接地極付で、傍記はEです。接地極と接地端子の両方が付くものは、EETのように別の傍記で表します。ETが表すのは、接地極ではなく接地端子のほうです。

写真を中身で比べると、上に縦長の刃受2つがあり、その下にねじの端子が見える器具だけが合います。刃受だけの写真と、半円形の刃受が付く写真は、ETに当たりません。

覚え方は、ETは端子（Terminal）付、Eは接地極付です。

ほかの選択肢の解説

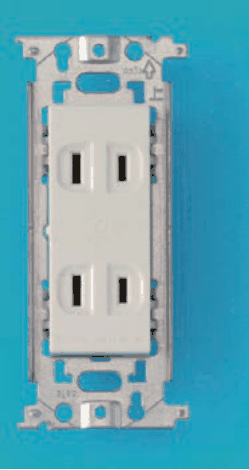

イ…縦長の刃受2つの組が上下に2組ある：縦長の刃受2つの組が上下に2組ある写真は、接地のない2口のコンセントで、接地端子も接地極もありません。傍記ETが表す接地端子付とは合いません。

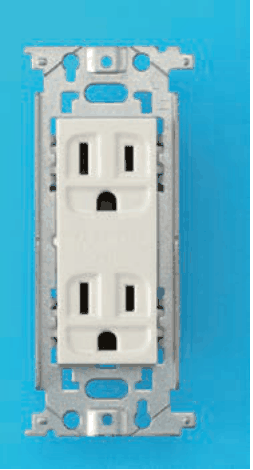

ロ…縦長の刃受2つとその下の半円形の刃受の組が上下に2組ある：縦長の刃受2つと半円形の刃受の組が上下に2組ある写真は、接地極付の2口コンセントです。ETはねじの接地端子を表すもので、半円形の接地極ではないので当てはまりません。

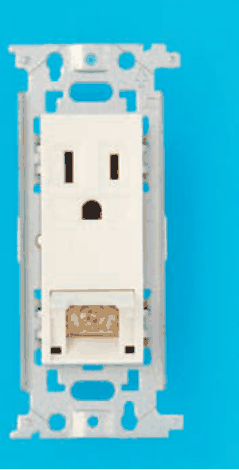

ニ…上に縦長の刃受2つとその下の半円形の刃受があり，その下に金色のねじの端子が見える部分がある：縦長の刃受2つと半円形の刃受があり、その下にねじの端子も見える写真は、接地極と接地端子の両方を備えた形です。ETは接地端子だけを表すので、接地極まで付くこの器具は合いません。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度下期第二種電気工事士筆記試験（午後）問45（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
