平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問45

✓ これが正解イ

解説

傍記2・E・LKは、2口の接地極付抜止形コンセントです。

⑮は、脱衣室と台所の間の壁に付く、円に平行線が2本入り、壁側が黒く塗られたコンセントの記号です。傍記の2は2口、Eは接地極付、LKは抜止形（プラグが抜けにくい形）を表します。つまり、2口で、接地極の穴があり、抜けにくい構造のコンセントです。

コンセントは、電気器具のプラグを差し込んで電気を取り出す器具です。接地極は、プラグの3つ目の極にあたり、洗濯機などの金属部分を大地につなぐ線を受け持ちます。

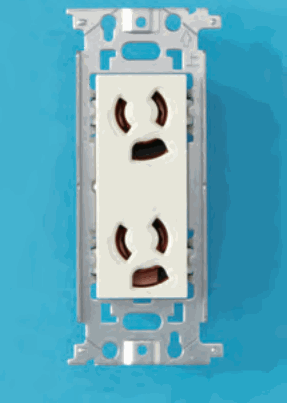

選択肢の写真を見分けます。取付枠に白い縦長の器具が付き、円弧形の刃受けが2つと、その下の茶色の穴の組が上下に2組ある器具が、この条件を満たします。円弧形の刃受けが抜止形の特徴で、その下の穴が接地極にあたります。

覚え方は、2は口の数、Eは接地極、LKは抜け止めです。

ほかの選択肢の解説

• ロ…縦長の刃受2つの組が上下に2組ある：縦長の刃受けが2つの組で、上下に2組ある器具は、2口ですが接地極の穴がなく、刃受けも円弧形ではありません。傍記EとLKが表す条件に合いません。

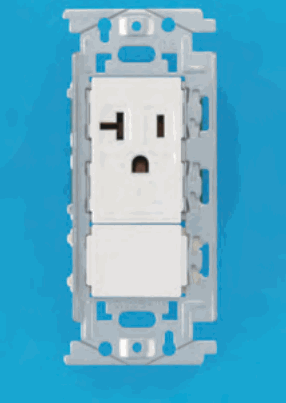

• ハ…上側に左のT字を横に倒した形の刃受、右の縦長の刃受、その下の上が丸い形の穴があり、下側は白い何も無い部分：上側に、T字を横に倒した形と縦長の刃受、その下に穴がある器具が1つだけ付き、下側は器具の無い部分です。1口で、刃受も円弧形ではないため、傍記の2・LKに合いません。

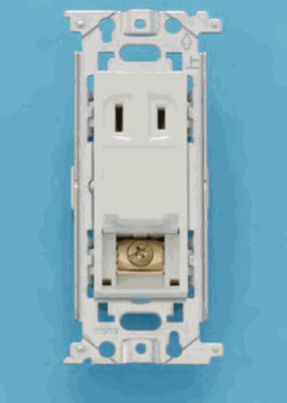

• ニ…上側に縦長の刃受2つ、下側に金色の端子ねじが見える部分がある：上に縦長の刃受けが2つ、下に金色の端子ねじが見える器具は、1口で、下側は接地端子です。2口でも抜止形でもなく、傍記ETの接地端子付に当たります。
