2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問44

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑭で示す部分に取り付ける機器は。

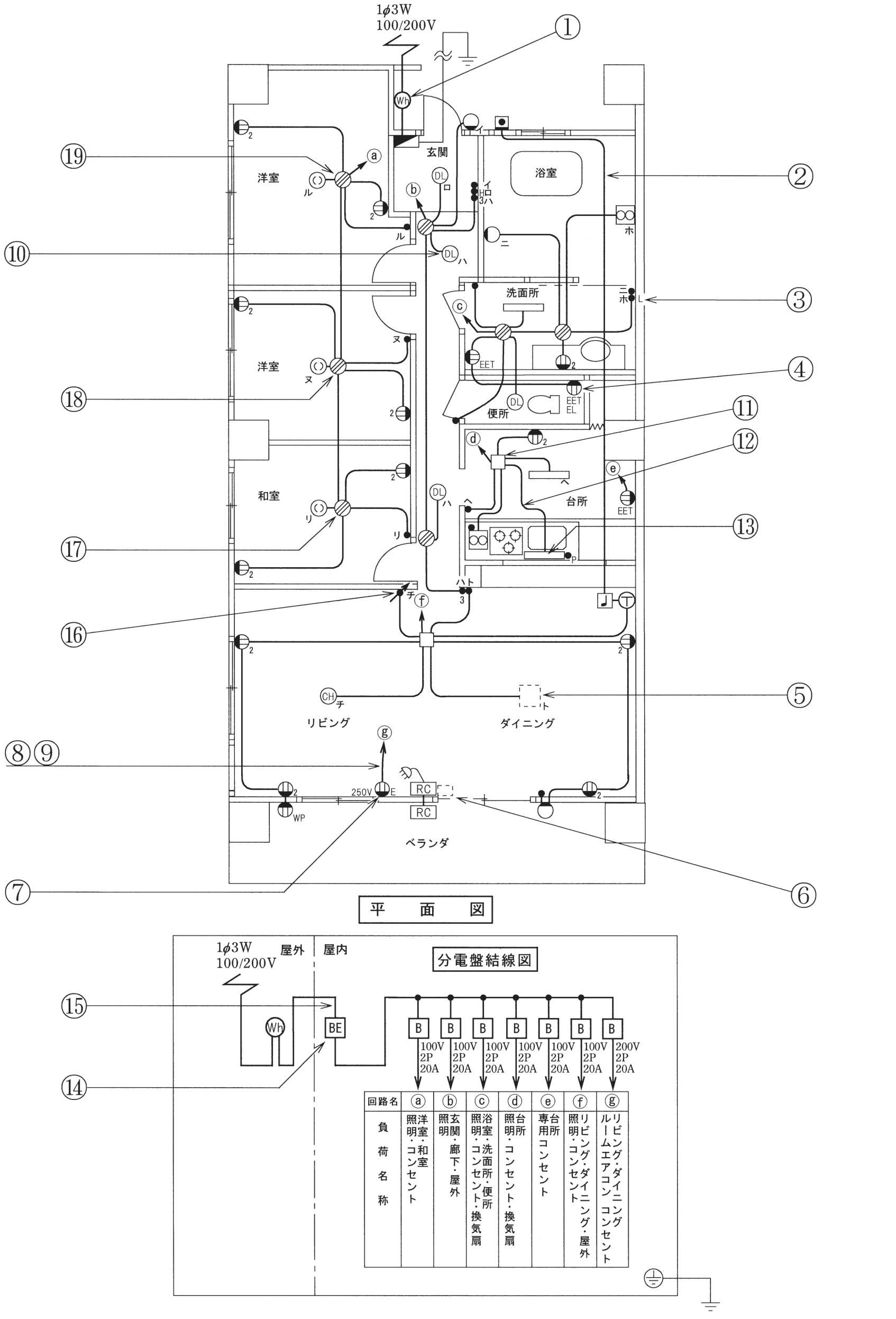

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図，下は分電盤結線図。平面図の配線はすべて実線で，洋室2室・和室・玄関・浴室・洗面所・便所・台所・リビング・ダイニング・ベランダがある。上の外から1φ3W 100/200Vの引込みが玄関の左上のWhの記号（①）を経て玄関の壁の黒く塗った三角形の分電盤の記号に至り，その右に波線の記号を経て接地の記号へ至る線がある。玄関の右上の壁に照明器具の記号（傍記イ）と四角の中に黒丸の記号があり，四角の中に黒丸の記号から細い線が浴室の右側を下ってリビングの右上の四角の中に音符の記号に至り，その右に丸の中にTの記号がある（②は浴室の右側のこの細い線）。玄関にDL（傍記ロ），玄関と浴室の間の壁に縦に並んだ黒丸の点滅器（傍記イ・Hロ・3ハ），廊下にDL（傍記ハ）2個（⑩は上のDLの記号）がある。洋室・洋室・和室にはそれぞれ丸の中に丸括弧の形の記号（傍記ル・ヌ・リ）と傍記2のコンセント2個と黒丸の点滅器（傍記ル・ヌ・リ）があり，それぞれの斜線の入った円のボックスに配線が集まる（⑲は上の洋室のボックスで回路ⓐの矢印が出る，⑱は中の洋室のボックス，⑰は和室のボックス）。廊下にも斜線の入った円のボックスが2個あり，上のものから回路ⓑの矢印が出る。浴室に壁付の照明器具（傍記ニ）と四角の中に丸2つの換気扇の記号（傍記ホ），浴室の右の壁に黒丸の点滅器2個（傍記ニ・ホ）があり，③はその右の傍記L。洗面所に斜線の入った円のボックス2個（左のものから回路ⓒの矢印），傍記EETのコンセント，傍記2のコンセントがあり，便所にDLと，④の傍記EET ELのコンセントがある。台所に四角いボックス（⑪，回路ⓓの矢印が出る），傍記2のコンセント，長方形の照明器具（傍記ヘ），黒丸の点滅器（傍記ヘ），流し台の左端に四角の中に丸2つの換気扇の記号（左上に黒丸），回路ⓔの傍記EETのコンセントがあり，⑫は⑪のボックスから下って流し台の長方形の照明器具に至る配線，⑬はその流し台の長方形の照明器具（右に黒丸と傍記P）。リビングとダイニングの間に四角いボックス（回路ⓕの矢印）があり，リビングにCHの照明器具（傍記チ），ダイニングに破線の四角（傍記ト，⑤），廊下からリビングへの入口に黒丸の点滅器2個（傍記ハ・ト，3），⑯はリビングの入口の黒丸に斜めの矢印の付いた点滅器の記号（傍記チ），傍記2のコンセント4個がある。ベランダ側の壁に⑦の傍記250V Eのコンセントがあり，そこから回路ⓖへ上る配線（⑧⑨），プラグの記号，壁の内側のRCの記号とその右の破線の小さな四角（⑥），壁の外のRCの記号，ベランダの傍記WPのコンセント，ベランダの右の照明器具と黒丸の点滅器がある。分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBEに至り（⑮はWhからBEへ入る配線，⑭はBEの記号），Bを経て100V 2P 20Aの回路ⓐ〜ⓕと200V 2P 20Aの回路ⓖに分かれる。負荷名称はⓐ洋室・和室照明・コンセント，ⓑ玄関・廊下・屋外照明，ⓒ浴室・洗面所・便所照明・コンセント・換気扇，ⓓ台所照明・コンセント・換気扇，ⓔ台所専用コンセント，ⓕリビング・ダイニング・屋外照明・コンセント，ⓖリビング・ダイニングルームエアコンコンセント。右下に接地の記号がある

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

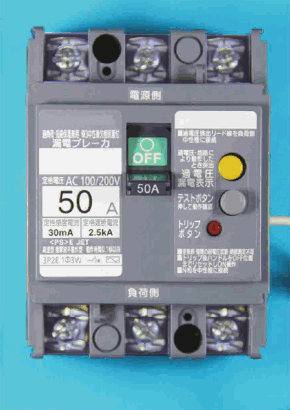

✓ これが正解ハ灰色の器具。上下に3つずつ端子ねじ，上に電源側，下に負荷側の字，中央にOFFの表示のハンドル，黄色のボタンとテストボタン・トリップボタンがあり，右側から灰色の線が出ている。銘板に過負荷・短絡保護兼用単3中性線欠相保護付漏電ブレーカ，定格電圧 AC 100/200V，50 A，定格感度電流 30mA，定格遮断電流 2.5kA，＜PS＞E JET，高速型衝撃波不動作型動作時間0.1秒以内，3P2E 1Φ3W の字がある

解説

BEは過負荷保護付の漏電遮断器で、漏電ブレーカを選びます。

この問は、分電盤の結線図の記号から、取り付ける機器を選ぶ問題です。⑭は、屋内側の引込み部分にある、四角の中にBEと書いた記号です。Bは配線用遮断器、Eは漏電を表す文字で、BEは過負荷保護付きの漏電遮断器を表します。

図の電源は単相3線式100/200Vで、BEの先で回路ⓐ〜ⓖに分かれます。電源側の3本の線につなぐので、3Pの端子が並んだ機器が必要です。写真では、漏電ブレーカという表示があり、テストボタンと、定格感度電流30mAの表示が付いた灰色の機器が合います。上下に端子ねじが3つずつ並び、1Φ3Wの表示も読み取れます。

他の機器には、漏電を検出する機能が見当たりません。配線用遮断器の写真には、テストボタンがありません。覚え方は、E付きは漏電で、テストボタンが目印、です。

ほかの選択肢の解説

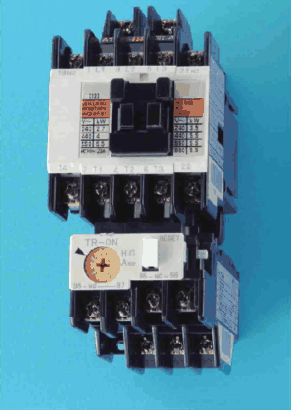

イ上下に端子の並んだ器具が2段に組み合わさった機器。上の器具は白と黒の部分があり，下の器具には丸いダイヤルと TR－ON の字がある：上下2段に組み合わさり、下の器具に丸いダイヤルがある機器は、電動機の運転と過負荷保護に使う電磁開閉器の形です。テストボタンも無く、BEの記号には合いません。

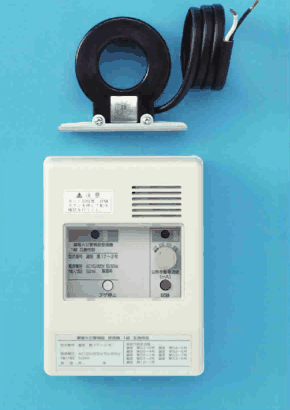

ロ上に黒い輪の形の部品があり，コードが付いていて先端の電線がむき出しになっている。下に白っぽい箱形の器具があり，漏電火災警報器受信機 1級互換性型の銘板，公称作動電流値（mA）のつまみ，ブザ停止と試験のボタンがある：黒い輪の形の部品と、白っぽい箱形の器具が写る写真で、箱には漏電火災警報器の受信機の銘板と試験のボタンがあります。端子の並んだ遮断器の形ではないため、分電盤のBEには当たりません。

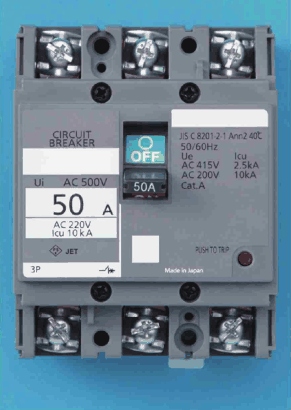

ニ…中央にOFFの表示のハンドル，右下にPUSH TO TRIPのボタンがある。銘板に CIRCUIT BREAKER，Ui AC 500V，50 A，AC 220V Icu 10kA，3P，JIS C 8201-2-1 Ann2 40℃，50/60Hz，AC 415V 2.5kA，AC 200V 10kA，Cat.A，ひし形の枠にPSとEの記号と JET の字がある：端子が3つずつ並ぶ点は似ていますが、銘板はCIRCUIT BREAKERの配線用遮断器で、テストボタンがありません。漏電を検出するEの機能が無いので、BEの記号に合いません。
