平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問44

✓ これが正解ハ

解説

引込線の引留めには、針金の輪などで電線を掛ける磁器の部品を使います。

⑭は、1階平面図の上の外側にある、稲妻形の折れ線（引込線の記号）を指しています。ここで、DV線（引込用のビニル絶縁電線）を引き留める部品を、写真から選びます。

引込線は、電柱の側から家の外壁へ張る電線で、自分の重さと風などで常に引っ張られています。電線を引き留める部品には、この引張りを受け止めて、電線を絶縁して固定する働きが必要です。

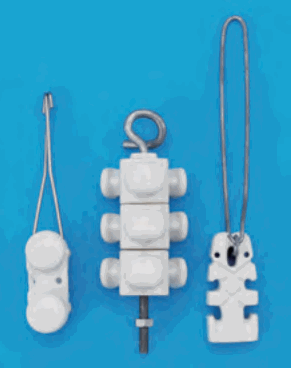

写真では、白い磁器の部品に針金の輪や金具の輪が付いた3点の組が、電線を輪に掛けて引っ張りを受け止める形です。磁器は電気を通さないので、電線と建物との絶縁も兼ねられます。

ほかの写真は、ねじの切られた接続口を持つ金属製の箱、上面がくぼんだ白い円筒、柄の形の磁器で、いずれも電線を輪に掛けて引張りを受ける構造が見えません。

覚え方は、引込線の引留めは、輪を使って引張りを受ける磁器の部品、です。

ほかの選択肢の解説

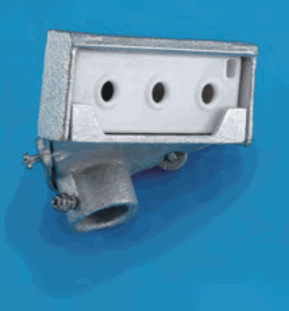

• イ金属製の箱の前面に白い板があり、穴が3つ並ぶ。下にねじの切られた管の接続口がある：ねじの切られた接続口のある金属の箱で、白い板に穴が3つ並んでいます。電線を管へつなぐ側の部品に見え、引込線の引張りを受けて留める形はしていません。

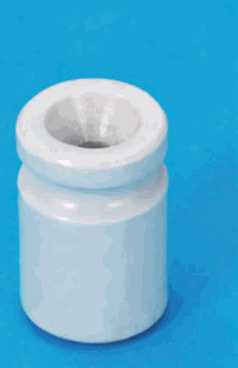

• ロ白い磁器製の円筒形の部品。上部が少し太く、上面がくぼんでいる：上面がくぼんだ白い磁器の円筒は、電線を巻き付けるなどして支える形の部品です。針金の輪や金具の輪がなく、引込線の引張りを受け止めて引き留める用途には向きません。

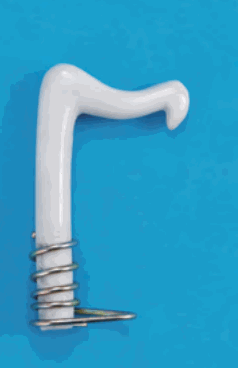

• ニ白い磁器製の、上部が曲がった柄の形の部品。下部に金属のばねが巻き付いている：曲がった柄の形をした磁器に、ばねが下部で巻き付いた部品です。電線の引張りを受ける金具の輪が写っておらず、DV線を引き留める部品とは言えません。
