令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問42
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

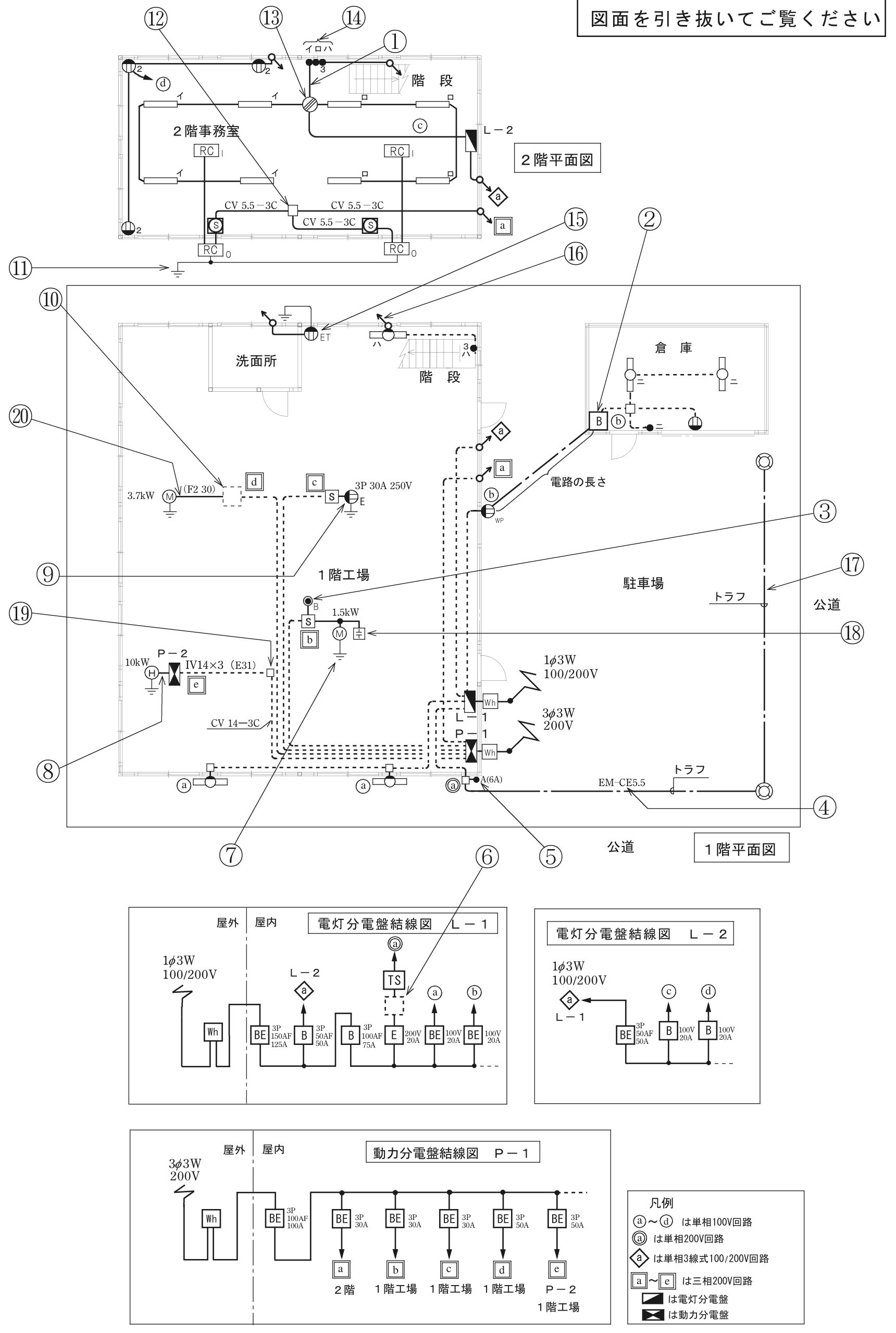

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ハ
解説
⑫は5.5 mm² の線を3本ずつ束ね、大スリーブ3個です。
リングスリーブ（電線を重ねて圧着する筒）は、電線の太さと本数の組合せで、小・中・大の大きさを選びます。個数は、接続する箇所の数で決まります。
⑫は、2階の小さな四角のジョイントボックスで、CV 5.5-3C のケーブルが3本つながります。左は開閉器（S）に向かうケーブル、右は回路のaへ向かうケーブル、下は別の開閉器（S）に向かうケーブルです。3心のケーブルなので、同じ色の心線どうしを接続します。1色あたり3本が集まるので、接続箇所は3か所、スリーブは3個です。

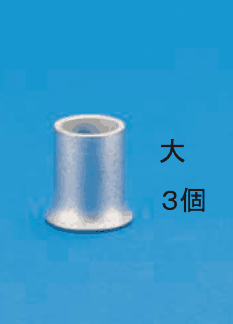

太さは5.5 mm² の電線3本です。太い電線を3本まとめるには、小や中のスリーブでは大きさが足りないので、大スリーブを使います。したがって、大スリーブが3個の組合せになります。覚え方は、ケーブル3本の3心なら、色ごとに3本、スリーブは3個、です。
ほかの選択肢の解説

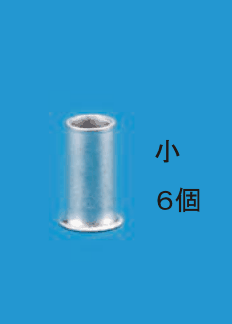

- イ…６個 の字：小スリーブは細い電線用で、5.5 mm² の太い電線を3本まとめる接続には入りません。個数も、3か所の接続に対して6個では多すぎて、最少個数とは言えません。

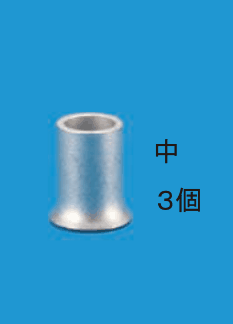

- ロ小より太い銀色の筒形のリングスリーブ1個の写真と，中 ３個 の字：個数の3個は合っています。しかし中スリーブでは、5.5 mm² の太い電線を3本束ねる大きさに足りません。この組合せは、スリーブの大きさが合っていません。

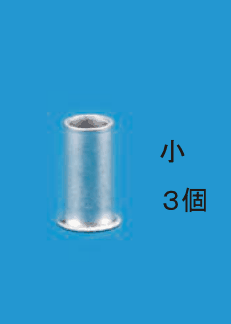

- ニ…３個 の字：3個という個数は合っていますが、小スリーブは細い電線用の大きさで、5.5 mm² を3本束ねることはできません。大きさが足りず、組合せとして成り立ちません。
出典：令和6年度下期第二種電気工事士学科試験 問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
