令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問42

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

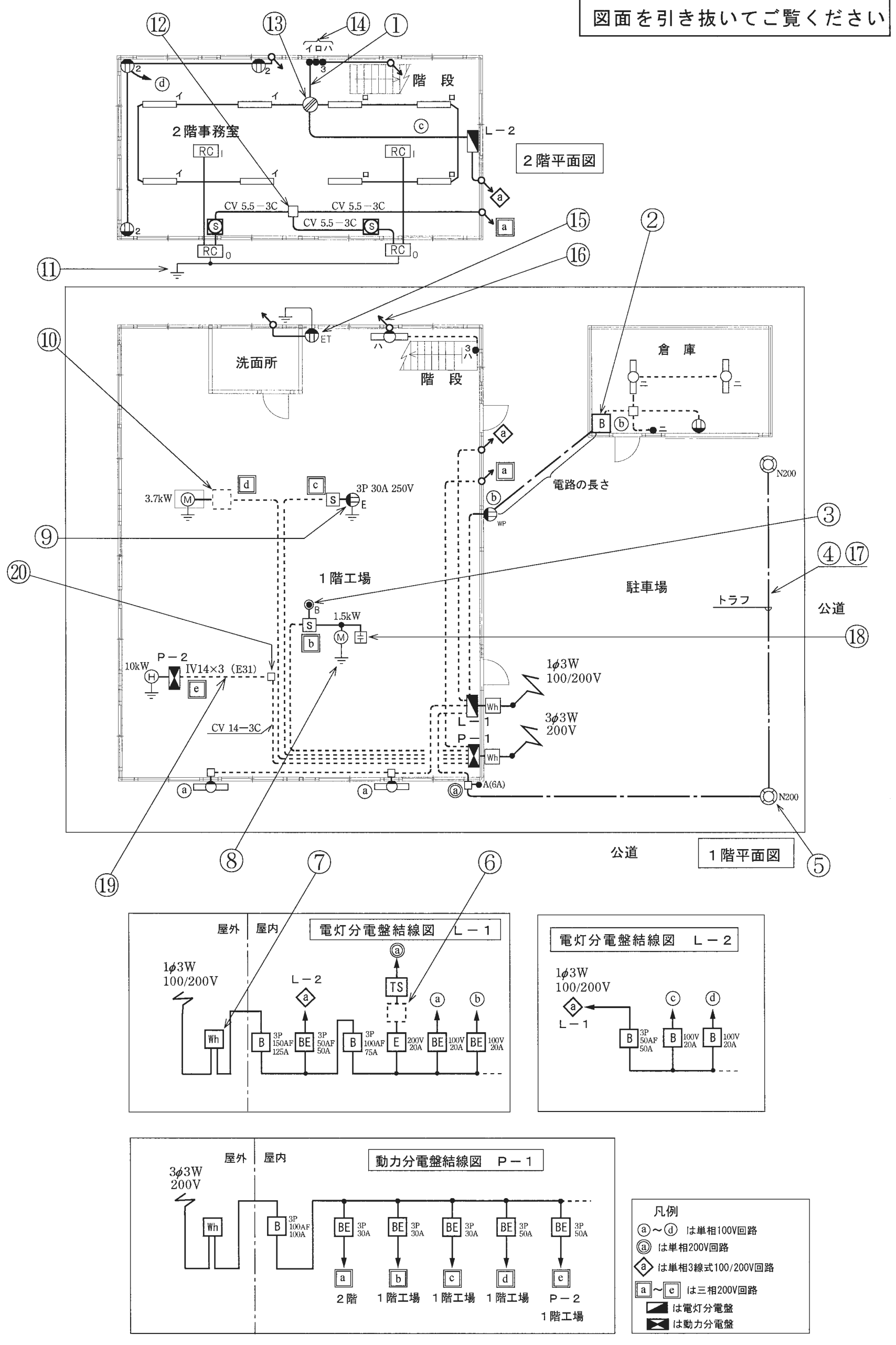

鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図。上は2階平面図で，2階事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），壁側が黒く縦線2本のある円のコンセントの記号に傍記2が3個（上の壁に2個と左下の隅に1個，左上のものからⓓへの矢印），RCの室内機（傍記I）2個と室外機（傍記O）2個（室外機からの配線が接地の記号に至り，⑪はこの接地の記号を指す），四角の中に丸で囲んだSの図記号2個，CV 5.5－3Cの配線3本が集まる小さな四角いボックス（⑫）とそこから四角のaへの立上り・引下げの記号への配線，中央の斜線の入った円のボックス（⑬），階段の近くの黒丸3個の点滅器（傍記イロハで⑭が指し，右の黒丸に傍記3），黒丸の点滅器と⑬のボックスの間の縦の配線（①），黒丸の点滅器から階段への立上り・引下げの記号への配線，⑬のボックスから電灯分電盤L－2へのⓒの配線，L－2からひし形のⓐへの配線がある。中央は1階平面図で，1階工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内と倉庫内の配線は短い線を並べた線（点線）である。洗面所のすぐ右の上側の壁に上側が黒く縦線2本のある円のコンセントの記号に傍記ET（接地の記号への配線あり，⑮），そこから立上り・引下げの記号への配線，階段に照明器具（傍記ハ）とその上の立上り・引下げの記号（⑯），階段の右の黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角（⑩）と四角のd，四角のcとSの四角と3P 30A 250V Eの傍記のあるコンセント（接地あり，⑨），四角のbとSの四角とその上の丸の中に黒丸の図記号に傍記B（③），1.5kWのMの図記号（接地あり，⑧はこの接地を指す）とその横の四角の中に平行な短い2本線のある記号（⑱），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2から小さな四角いボックス（⑳）へのIV14×3（E31）の配線（⑲），そこからCV 14－3Cの配線がある。外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込みとWhを経た動力分電盤P－1，ひし形のⓐと四角のaへの立上り・引下げの記号への配線，左側が黒く横線のある円のコンセントの記号に傍記WP（ⓑ），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのWPのコンセントから倉庫のB（②）までの配線（電路の長さの字と寸法の線），二重丸のⓐの位置から駐車場の下のN200の傍記の二重丸の器具（⑤）への配線と，そこから上のN200の器具への縦の配線があり，縦の配線にトラフの傍記があって④⑰が指す。倉庫の中にはBとⓑ，照明器具2個（傍記ニ），小さな四角いボックス，黒丸の点滅器（傍記ニ），下側が黒く縦線2本のある円のコンセントの記号がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh（⑦），屋内のB 3P 150AF 125A，BE 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の四角（⑥）とTSを経て二重丸のⓐ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からB 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 30Aから四角のa 2階，BE 3P 30Aから四角のb 1階工場，BE 3P 30Aから四角のc 1階工場，BE 3P 50Aから四角のd 1階工場，BE 3P 50Aから四角のe P－2 1階工場）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐは単相200V回路，ひし形のⓐは単相3線式100/200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ハカラー写真。太い筒形のリングスリーブ1個と 大 3個 の字

解説

5.5 mm²の3心ケーブル3本の接続は、3相分で大スリーブ3個です。

この問は、ジョイントボックス内の電線接続を圧着接続にするとき、リングスリーブの種類と最少個数を決める問題です。⑫は、2階の天井側の小さなボックスで、CV 5.5-3Cのケーブルが3本集まっています。CV 5.5-3Cは、断面積5.5 mm²の電線が3心（三相200 Vの3本の線）入ったケーブルです。

接続は、同じ相の線どうしをまとめます。3本のケーブルから出る3心のうち、同じ相の5.5 mm²の電線3本を1か所に束ねて圧着するので、接続箇所は3相分の3か所です。したがって、リングスリーブは最少3個です。

種類は、束ねる電線の太さと本数で決まります。5.5 mm²の太い電線を3本まとめる接続なので、小や中では入らず、最も大きい大のスリーブを使います。写真で大と3個の字があるものが当てはまります。小6個とする写真は、個数が3個より多く最少になりません。

覚え方は、3心ケーブルが3本集まれば3か所、太い線の3本は大です。
