令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問45
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑮で示す図記号の部分に使用される機器は。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1 つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．電灯分電盤及び動力分電盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説

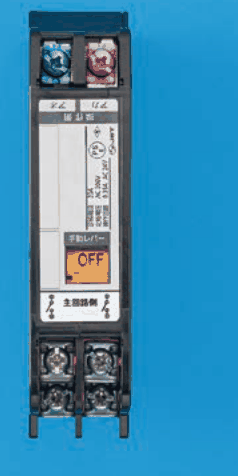

⑮は2接点のリモコンリレーで、上2端子・下4端子の器具です。
⑮は、電灯分電盤の結線図で、黒い三角形を3つ並べた記号です。この記号はリモコンリレーを表し、そばの6は6個を意味します。リモコンリレーは、リモコンの小さな電圧の信号で、大きな電流の回路を入り切りするスイッチ部です。
この三角形の記号がつながる先は、二重丸のⓐ〜ⓖ、すなわち単相200V回路です。200V回路の2本の電線は、どちらも大地に対して100Vの電圧側なので、2本を同時に切れる2つの接点を持つリモコンリレーが向きます。写真では、上に操作用の端子が2つ、下に主回路側の端子が4つあり、主回路側の記号に接点が2つ描かれたものがそれに当たります。
肢を比べます。100 Vと24 Vの端子のある器具は、リモコントランスです。青いダイヤルのある器具は、結線図のTSで表すタイムスイッチです。上下に2端子ずつで、接点が1つだけの器具も同じリモコンリレーの仲間ですが、2本の線を同時に切れません。
覚え方は、黒い三角はリモコンリレー、200Vは2接点、です。
ほかの選択肢の解説

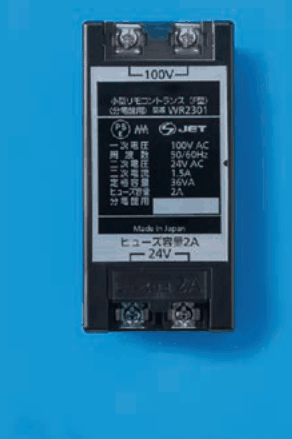

- イ黒い箱形の器具で，前面に定格の表示があり，上に100V，下に24Vの字と端子2つずつがある：100 Vと24 Vの端子が付いた箱形の器具は、電圧を下げるリモコントランスです。リモコンリレーを動かす24 Vの電源をつくる器具で、主回路を入り切りするリレーそのものではないので、⑮の記号には当たりません。

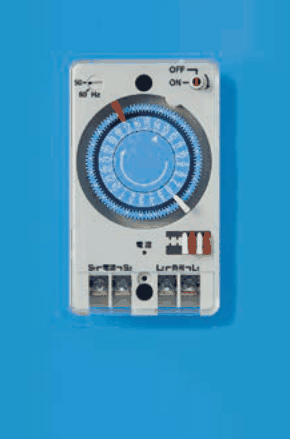

- ロ白い箱形の器具で，前面に目盛りの付いた円形の青いダイヤルとOFF・ONの切替，下部に端子がある：青い円形のダイヤルに、OFF・ONの切替が付く器具は、決めた時刻に入り切りするタイムスイッチです。結線図ではTSの四角で描かれ、黒い三角形のリモコンリレーとは別の器具です。

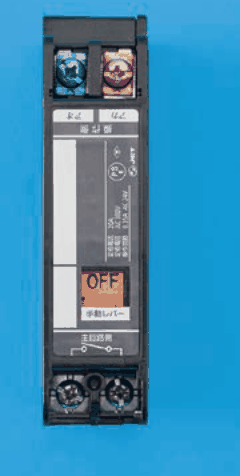

- ハ黒い縦長の器具で，上下に端子が2つずつあり，中ほどにOFFの表示の窓と手動レバーの字がある：リモコンリレーの仲間ですが、主回路側の記号に接点が1つしかなく、1本の線しか切れません。⑮はⓐ〜ⓖの単相200V回路につながっており、2本を同時に切れる2接点のものが合います。
出典：令和6年度上期第二種電気工事士学科試験 問45（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
