令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問45

✓ これが正解ハ

解説

接地工事に使わないのは、金属管の面取りに使うリーマです。

⑮は、建物の外（図の下側）にある室外機（RC）まわりの接地工事を指しています。この問は、この接地工事で一般的に使うことのないものを、写真から選ぶ問題です。

接地工事では、地面に打ち込む接地極（接地棒）と、機器の外箱をつなぐ接地線を使います。接地線の被覆をむくには電工ナイフを使い、機器の端子へつなぐには、先端に丸い輪をもつ圧着端子を使います。写真のうち、細長い黒い棒に緑色の電線が付いたものは、接地極に接地線をつないだものです。

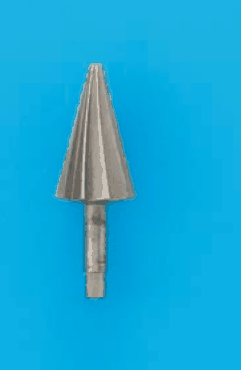

円すい形で、表面に縦の溝が並ぶ金属の刃物は、リーマです。リーマは、金属管を切ったあとの内側のバリを削って面取りする工具で、金属管工事で使うものです。接地工事では使いません。

リーマは管の切り口を整える工具で、接地では使わない、と覚えます。

ほかの選択肢の解説

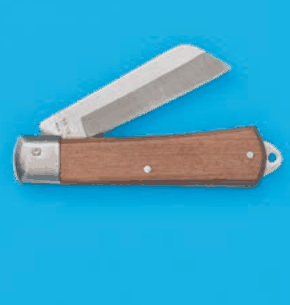

• イ木製の柄に折りたたみ式の片刃の刃が付いた刃物：折りたたみ式の刃をもつ電工ナイフは、接地線の被覆をむくなど電線の加工に使います。接地工事でも使われる工具なので、使うことのないものには当たりません。

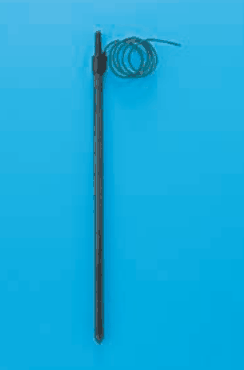

• ロ細長い黒色の棒で，上端に緑色の電線が巻いて付いている：細長い黒い棒の接地棒は、地中に打ち込んで大地と電気的につなぐ接地極そのものです。接地工事の中心になる材料で、使うことのないものではありません。

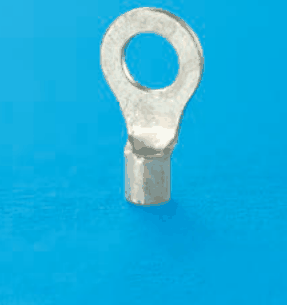

• ニ上部が丸い輪で，下部が筒状の金属製の端子：上部が丸い輪で、下部が筒状の金属端子は、圧着端子です。接地線を機器の端子ねじや接地端子に取り付けるときに使うので、接地工事で使うものにあたります。
