平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問45

✓ これが正解ニ

解説

L-1 の分電盤は、主幹50 A・分岐12回路の箱です。

⑮は、階段の右上にある、長方形の対角の半分が黒い記号で、傍記が L-1 です。この記号は分電盤を表します。分電盤は、引き込んだ電気を、部屋ごとの回路に分けて配るための箱です。

分電盤の結線図を読みます。入り口には、3P 50AF 50A 30mAの主幹の漏電遮断器があり、その先に、配線用遮断器が、ⓐ〜ⓛの12個並んでいます。したがって、主幹が50 Aで、分岐が12回路の分電盤を探します。

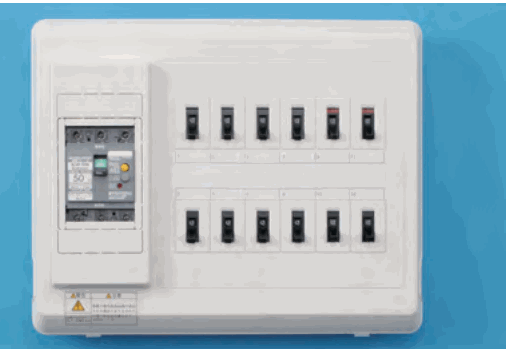

写真のうち、白い箱形で、左に50の字がある器具が1個、右に小さなスイッチ（遮断器）が上下2段に6個ずつ、合計12個並ぶものが、この条件に合います。主幹を示す50の字と、分岐の数の12個の両方が、結線図と一致します。

覚え方は、結線図の主幹と分岐の数を、写真の数字と個数で照らし合わせる、です。

ほかの選択肢の解説

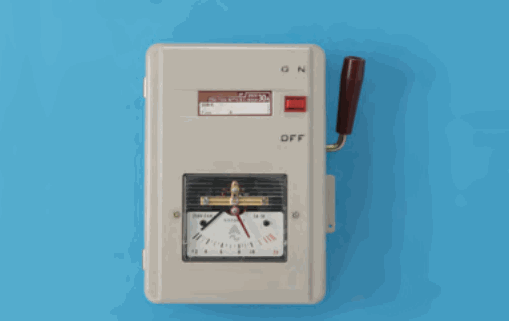

• イ灰色の箱形の器具。右側に赤茶色の取っ手があり、前面に ON と OFF の字、下部に窓があり目盛板と針が見える：灰色の箱で、赤茶色の取っ手と、ON・OFFの字があり、窓に目盛板が見える写真です。電気を入り切りする開閉器の形で、50 Aの主幹と12個の分岐を持つ分電盤とは別の器具です。

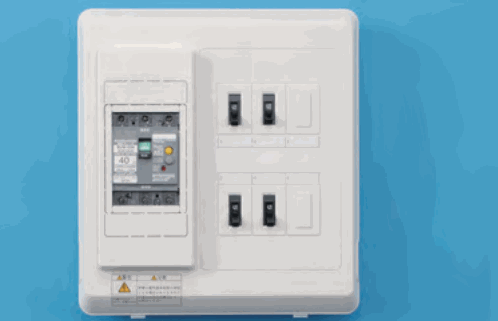

• ロ白い箱形の器具。左に 40 の字の付いた器具が1個、右に小さなスイッチが上下2段に2個ずつ並ぶ：白い箱形で、左に40の字の付いた器具があり、右の小さなスイッチは上下2段に2個ずつです。主幹が40 Aで、分岐も少なく、主幹50 A・分岐12回路の図とは合いません。

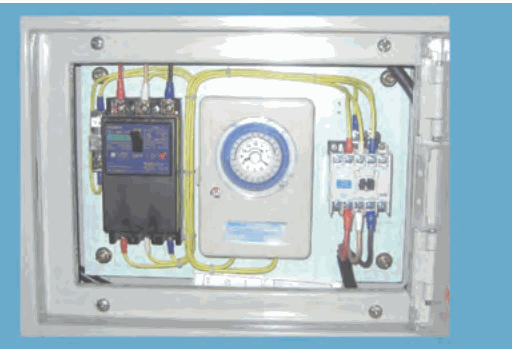

• ハ灰色の金属の箱の中に、黒い器具、円形の目盛板の付いた器具、白い小形の器具が並び、黄色の電線で配線されている：灰色の金属の箱に、黒い遮断器、円形の目盛板の付いた器具、白い小形の器具が並んでいます。分岐の遮断器が並ぶ分電盤ではなく、図の分電盤L-1とは別の器具です。
