令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問46
配線図
接地線に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑯の示す接地線を直線重合せ接続する場合の工具とスリーブの組合せとして，適切なものは。
〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1 つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．電灯分電盤及び動力分電盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説

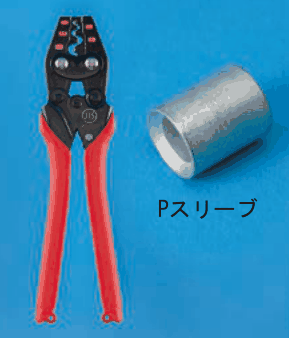

⑯の接地線の直線重合せ接続は、赤い柄の工具とPスリーブです。
⑯は、電灯分電盤の接地線（図でE5.5と書かれた電線）です。この接地線を、2本の線を筒の両側から差し込んで中で重ね、一直線につなぐ直線重合せ接続にする場合の工具とスリーブの組合せを選ぶ問いです。スリーブは、電線を差し込んで圧着工具で押しつぶし、接続する筒です。
筒の形に着目します。Pスリーブは、両端が同じ太さのまっすぐな筒で、電線を両側から差し込んで重ね合わせる直線重合せ接続に使います。Eスリーブ（いわゆるリングスリーブ）は、一方の口が広がった短い筒で、電線を同じ側からまとめて差し込む終端重合せ接続に使います。直線の接続には、両端が開いたPスリーブを選びます。
工具は、柄の色で用途が分けられています。黄色い柄の圧着工具はリングスリーブ（Eスリーブ）専用で、Pスリーブや圧着端子には使いません。赤い柄の圧着工具は、裸圧着端子やPスリーブなどの裸圧着スリーブを圧着するための工具です。したがって、Pスリーブと赤い柄の圧着工具を組み合わせた写真が答えです。
覚え方は、直線重合せはPスリーブ、黄色い柄はリングスリーブ専用、Pスリーブは赤い柄、です。
ほかの選択肢の解説

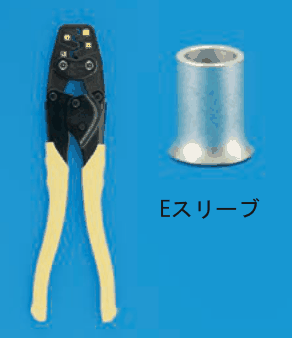

- イ黄色い柄の圧着工具と，一方の口が広がった筒形のスリーブ。スリーブの下に Eスリーブ の字：工具もスリーブも合いません。口の広がった短い筒はリング状のスリーブで、直線の接続に用いる筒ではなく、黄色い柄の工具もそのリング状の筒を締める専用品です。2つとも外れた組合せです。

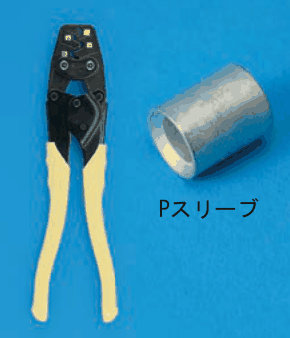

- ロ黄色い柄の圧着工具と，太い円筒形のスリーブ。スリーブの下に Pスリーブ の字：筒の形はPスリーブで合っています。しかし黄色い柄の圧着工具はリングスリーブ専用の工具で、Pスリーブを圧着する工具ではありません。工具が合わないため、この組合せは適切ではありません。

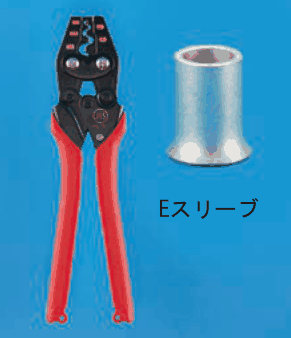

- ハ赤い柄の圧着工具と，一方の口が広がった筒形のスリーブ。スリーブの下に Eスリーブ の字：工具は赤い柄で合っていますが、添えられた筒が一方の口の広がったEスリーブです。これは電線を同じ側からまとめる終端重合せの筒で、2本を一直線につなぐ接続の筒ではありません。
出典：令和6年度上期第二種電気工事士学科試験 問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
