令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問45

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑮で示す部分に取り付ける機器は。

〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

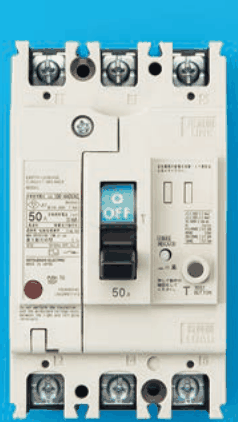

✓ これが正解ハ白い器具で上下に3つずつ端子があり，緑色のOFFの表示のある黒いハンドル，赤い丸いボタン，灰色の丸いボタン，50 Aの字がある

解説

⑮は3極の漏電遮断器で、灰色のテストボタン付きです。

⑮は、分電盤結線図の主開閉器で、3P・50AF・50A・30 mAと書かれた BE の記号です。この記号は、3極の漏電遮断器を表します。定格電流は50 A、定格感度電流は30 mAです。単相3線式100/200 Vでは、中性線を含めた3本をつなぐので、3極のものを使います。

漏電遮断器は、地絡で流れる電流を検出して電路を遮断する器具で、正しく動くか確かめるための丸いテストボタンが付いています。写真では、端子が上下に3つずつあり、赤い丸いボタンに加えて、灰色の丸いボタンが付いているものが、これに当たります。

端子が2つずつのものは2極で、単相2線式用です。灰色のボタンがなく、赤いボタンだけのものは、漏電を検出しない配線用遮断器です。覚え方は、3極の端子に灰色のテストボタンがあれば、3線用の漏電遮断器、です。

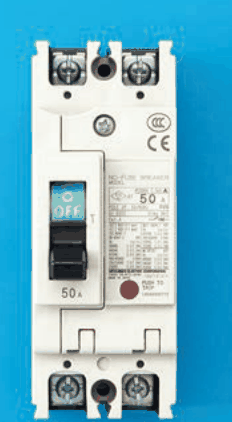

イ…緑色のOFFの表示のある黒いハンドル，赤い丸いボタン，50 Aの字がある：端子が上下に2つずつの2極で、赤いボタンしかない器具です。2極なので単相3線式の3本をつなげず、灰色のテストボタンもないため、漏電を検出する漏電遮断器でもありません。

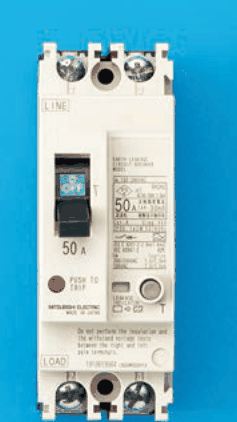

ロ…上にLINE・下にLOADの字，緑色のOFFの表示のある黒いハンドル，赤い丸いボタン，灰色の丸いボタン，50 Aの字がある：LINE と LOAD の字があり、灰色のテストボタンもあるので漏電遮断器ですが、端子が上下2つずつの2極です。単相2線式用で、単相3線式100/200 Vの引込みには3極のものが必要です。

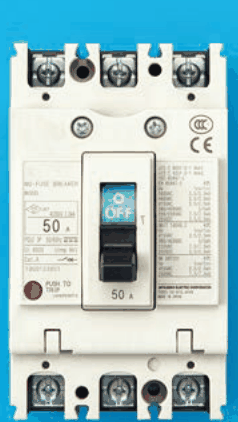

ニ…50 Aの字がある：端子が上下に3つずつの3極ですが、赤いボタンだけで灰色のテストボタンがなく、漏電を検出する機能のない配線用遮断器です。⑮は30 mAの漏電遮断器なので、機器の種類が合いません。

出典：令和5年度下期第二種電気工事士学科試験（午前）問45（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
