平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問45

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

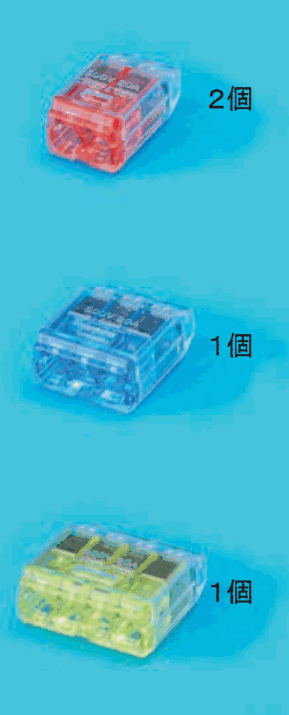

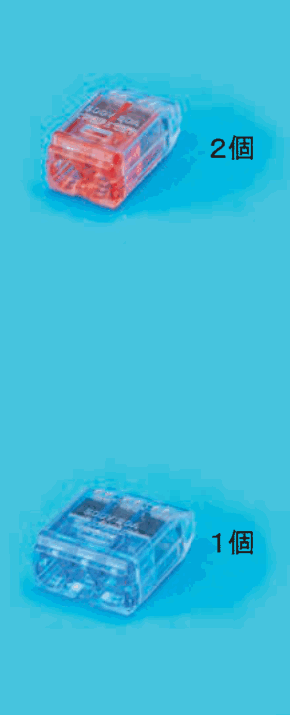

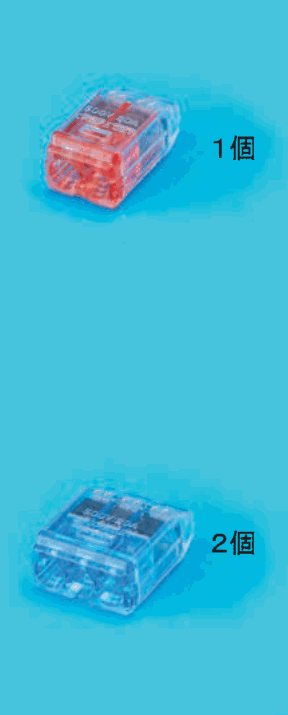

⑮で示す部分の天井内のジョイントボックス内において、接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。ただし、使用する電線は、すべてVVF1.6とする。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図（玄関・浴室・洗面所・便所・洋室2つ・和室・台所・リビング・ダイニング・ベランダ）、下は分電盤結線図。凡例は無い。屋内の配線はすべて実線。平面図の上の外に 1φ3W 100/200V の引込線（折れ線の記号）があり、玄関の左上の外の丸の中にWhの記号を経て、玄関の中の破線の長方形に至る（①はこの破線の長方形を指す）。破線の長方形から下へ線が延びてⓐの小さな四角に至る。玄関から下へ廊下が延び、ⓐ・ⓑ・ⓒ・ⓓ・ⓔの字の小さな四角が縦に並ぶ。ⓐの四角から右へ出て下へ折れる1本の実線が、ⓑ・ⓒ・ⓓの四角とⓓの下の字の無い四角を通ってⓔの四角まで縦に延び、ⓒの下でその線の左（細い2本の平行線で描いた壁との間）に IV1.6(PF28) の字がある（⑰はこの字の所を指す）。玄関の上の外壁に、円の下側に黒い部分が付いた照明器具（傍記イ）と、その右に四角の中に黒丸の記号がある。玄関の右の壁に黒丸が縦に3つ並び、上から傍記イ、H ロ、3 ハ。玄関に丸の中にDLの記号（傍記ロ）がある。ⓑの四角の右に斜線を引いた円の記号があり、左のⓑの四角、左上のDL（傍記ロ）、上の外壁の照明器具（傍記イ）、右の壁の黒丸3つ、下の廊下のDL（傍記ハ）と配線で結ばれている。②はこの斜線を引いた円の記号から黒丸3つへ向かう縦の配線を指す。⑱はこの廊下のDL（傍記ハ）を指す。廊下にはほかにDL（傍記ハ）が2つある（便所の左と、ⓓの四角の下）。浴室の左の壁に円の左半分が黒い照明器具（傍記ニ）、右の壁に四角の中に円が2つ並んだ記号（傍記ホ）がある。洗面所の右上の壁に黒丸が縦に2つ並び、傍記は上がニ、下がL ホ。洗面所には円と横長の長方形を組み合わせた照明器具があり、左上の壁に黒丸が1つある。洗面所の左の斜線を引いた円の記号は、左のⓒの四角、上の照明器具、左上の黒丸、左下の円の左半分が黒く右半分に横線2本がある記号（傍記EET。⑪はこの記号を指す）、下の便所のDL、右の斜線を引いた円の記号と配線で結ばれている。右の斜線を引いた円の記号（③はこの記号を指す）は、左の斜線を引いた円の記号、上の浴室の照明器具（傍記ニ）、上の浴室の四角の中に円が2つ並んだ記号（傍記ホ）、右の黒丸2つ（ニ、L ホ）、下の円の中に縦線2本があり下半分が黒い記号と配線で結ばれている。便所のDL（傍記なし）は便所の左下の黒丸と配線で結ばれている。台所の上にⓓの四角から右へ延びる配線があり、小さな四角（⑯はこの四角を指す）に至る。⑯の四角は、左のⓓの四角、上の円の中に縦線2本があり上半分が黒い記号、右の壁の円の右半分が黒く左半分に横線2本がある記号、下の照明器具と配線で結ばれている。⑯の四角の下の、円と横長の長方形を組み合わせた照明器具（傍記ヘ）を⑮が指す。⑮の照明器具は、上の⑯の四角、左の壁の黒丸2つ（上に傍記ヘ）のうち上の黒丸、下の流し台の円と横長の長方形を組み合わせた照明器具と配線で結ばれている。左の壁の下の黒丸からは、コンロの左の四角の中に円が2つ並んだ記号へ配線がある。流し台の照明器具の右に黒丸と P の字があり、④はこの黒丸を指す。台所の右下に四角の中に音符の記号と、その右の丸の中にTの記号（⑫はこの丸の中にTの記号を指す）がある。四角の中に音符の記号からは上へ配線が延び、玄関の上の外壁の四角の中に黒丸の記号に至る。丸の中にTの記号は下のダイニングの右の壁の円の右半分が黒い記号と配線で結ばれている。左側の部屋は上から洋室・洋室・和室で、それぞれ斜線を引いた円の記号があり、3つの斜線を引いた円の記号は縦の配線で結ばれている。上の洋室の斜線を引いた円の記号は、右のⓐの四角、左の丸の中に丸括弧の記号（⑩はこの記号を指す）、左上の壁の円の左半分が黒い記号、右の壁の円の右半分が黒い記号、右の壁の黒丸と配線で結ばれている。中の洋室にも丸の中に丸括弧の記号、壁の円の一部が黒い記号2つ、右の壁の黒丸がある。和室の斜線を引いた円の記号は、左の円の中に横線1本がある記号（⑨はこの記号を指す）、右の壁の円の右半分が黒い記号、右の壁の黒丸、左下の壁の円の左半分が黒い記号と配線で結ばれている。リビングの上のⓔの四角は、上の廊下の配線、左上の斜めの矢印の付いた黒丸（傍記チ）、右上の黒丸2つ（傍記ハ ト、ハの下に3）、左の壁と右の壁の円の一部が黒い記号、下の斜線を引いた円の記号と配線で結ばれている。この斜線を引いた円の記号から左にCHの字の円（傍記チ）、右にCLの字の円（傍記ト）がある。リビングの下の壁に、円の中に縦線2本があり下半分が黒い記号（傍記 20A250V と E）があり、⑦と⑭はこの記号を指す。この記号から上へ矢印の配線が延びて ⓕ の字に至り、⑤はこの配線を指す。その右にRCの字の四角（傍記I）があり、プラグの記号と線で結ばれ、壁の外のベランダ側のRCの字の四角（傍記O）と短い線で結ばれている。左下の壁の内側に円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に同じ形で上半分が黒い記号があり、短い線で結ばれている。⑧はこの壁の外の記号を指し、その右に破線の小さな長方形がある。右下の壁の内側に黒丸と円の中に縦線2本があり下半分が黒い記号、壁の外のベランダ側に円の上側に黒い部分が付いた照明器具がある。分電盤結線図は、1φ3W 100/200V の引込線（折れ線の記号）から丸の中にWhの記号（⑬はこの記号を指す）、縦の一点鎖線をはさんで、BEの四角（傍記 3P 50AF 50A 30mA。⑥はこの四角を指す）、その先の6つのBの四角。Bの傍記はⓐ〜ⓔが 100V 2P 20A、ⓕが 200V 2P 20A。回路名と負荷名称の表は、ⓐ 洋室・和室 照明・コンセント、ⓑ 玄関・廊下・屋外 照明、ⓒ 浴室・洗面所・便所 照明・コンセント・換気扇、ⓓ 台所 照明・コンセント・換気扇、ⓔ リビング・ダイニング・屋外 照明・コンセント、ⓕ リビング・ダイニング ルームエアコン コンセント

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

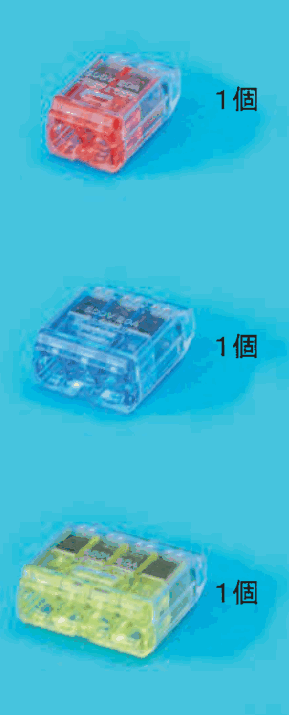

✓ これが正解ニ差込口が2つある赤色の透明な差込形コネクタと 1個 の字、差込口が3つある青色の透明な差込形コネクタと 1個 の字、差込口が4つある黄色の透明な差込形コネクタと 1個 の字

解説

電線の数に合わせ、2口・3口・4口のコネクタを1個ずつ使います。

差込形コネクタは、電線を口に差し込むだけで接続できる器具で、口の数が接続する電線の本数に合うものを選びます。写真では、口が2つのものは赤、3つのものは青、4つのものは黄色の透明な器具です。⑮の天井内のジョイントボックスで、電線を何本ずつ接続するかを数えます。

⑮の照明器具の位置には、⑯のボックスから来るケーブル、壁の点滅器へ向かうケーブル、流し台の照明器具へ向かうケーブルが集まります。点滅器は、照明用と換気扇用の2つが並び、1本のケーブルを共用します。電源の白線は、⑯からの線、⑮の照明器具、流し台の照明器具、点滅器の箱へ向かう線（換気扇用）の4本なので、4口が1個です。電源側の黒線は、⑯からの線、点滅器へ向かう線、流し台の照明器具の線の3本で、3口が1個です。点滅器から⑮の照明器具へ戻る黒線は2本で、2口が1個です。

よって、2口と3口と4口を1個ずつ使います。覚え方は、白線は全部まとめ、黒線は電源側と戻り側に分けて数える、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成25年度下期第二種電気工事士筆記試験 問45（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
