令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問48

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑱で示す図記号のものは。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

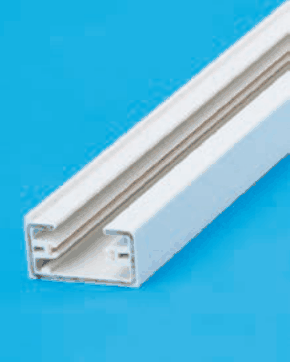

✓ これが正解ロ白色の細長い部材で，上面に長い溝が開き，内部の左右に茶色の導体が見える

解説

LDの傍記は、照明器具を付けるライティングダクトです。

⑱は、左上の部屋に描かれた、点線の先に LD の傍記が付く図記号です。この問は、この図記号が表すものを、写真から選ぶ問題です。

LD は、Lighting Duct の頭文字で、ライティングダクトを表します。ライティングダクトは、天井などに取り付ける細長い配線器具で、溝の中に電気を通す導体が内蔵されており、照明器具を好きな位置に取り付けられます。写真のうち、上面に長い溝が開き、内部の左右に茶色の導体が見える白い部材が、これに当たります。

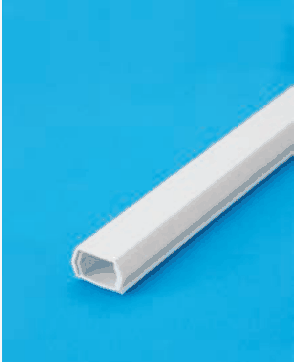

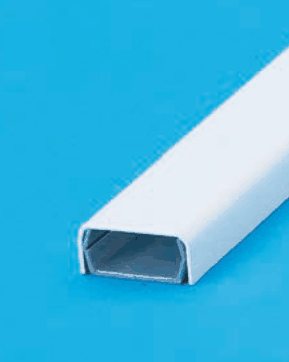

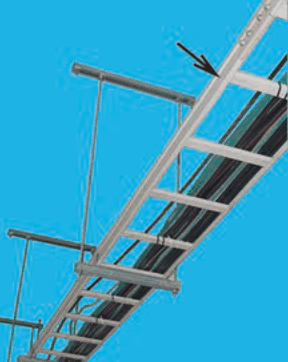

ほかの白い部材は、電線を入れて通すだけの配線の通路で、導体は内蔵していません。はしご形の棚は、多数のケーブルを載せて支えるものです。

LD は Lighting Duct、溝の中に導体が見えるものがライティングダクト、と写真の特徴で結び付けて覚えます。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和5年度下期第二種電気工事士学科試験（午後） 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
