令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問50

✓ これが正解ロ

解説

らせん溝のコネクタは金属製可とう電線管用で、図にない部品です。

図の施工で使う部品の組合せを調べ、図にない工事の部品を使った組合せを探す問題です。図の配線は、車庫の（E19）のねじなし電線管、住宅内などのVVFによるケーブル工事、地中の（FEP）、玄関付近の（PF16）などで、金属製可とう電線管の配線は見当たりません。

組合せを調べると、止めねじが両側に付いた筒（カップリング）とねじなし電線管、管の接続口がある露出形のボックスと取付枠、電線の接続に使うリングスリーブと圧着工具は、どれも図の工事で使います。

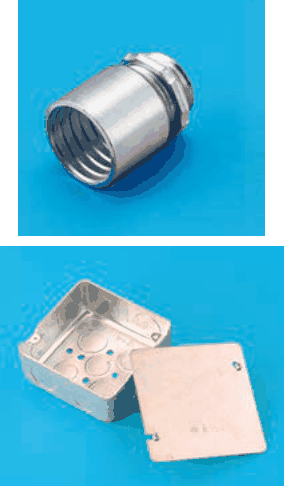

一方、内側にらせん状の溝があり、端にナットの付いた筒形の部品は、金属製可とう電線管の端をボックスにつなぐコネクタです。図には金属製可とう電線管の工事がないので、このコネクタは使いません（下の四角い金属製のボックスは、車庫の⑯のジョイントボックスなどで使えます）。覚え方は、図に書かれた管の傍記（E・PF・FEP）から、使う部品を逆に考えることです。

ほかの選択肢の解説

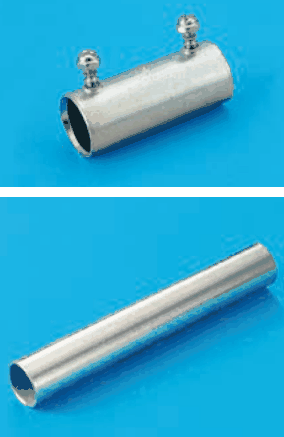

• イ上は両側に止めねじが1つずつ付いた金属製の筒形の部品，下は金属製の管：止めねじが両側に付いた筒はねじなし電線管用のカップリングで、下の金属管とともにねじなし電線管工事に使います。車庫の（E19）の配線で使う組合せで、誤りではありません。

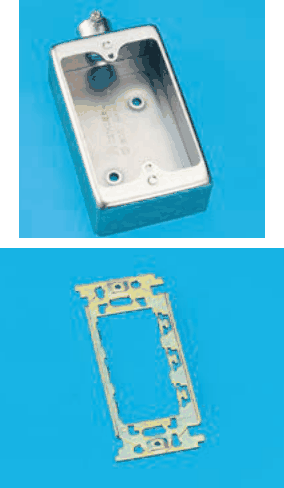

• ハ上は長方形の金属製の箱で上部に止めねじの付いた管の接続口がある，下は金属製の取付枠：管の接続口がある長方形の箱は露出形のボックスで、取付枠でスイッチやコンセントを固定します。車庫の露出配線で使う組合せになるため、誤っているものには当たりません。

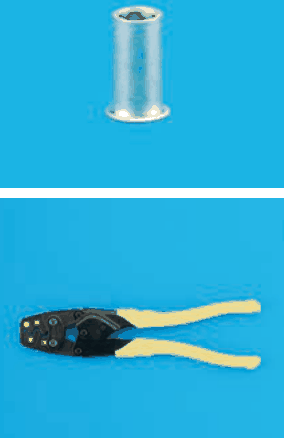

• ニ上は細い金属製の筒形のスリーブ，下は黄色い2本の握りで先端の口に大きさの違うくぼみが並んだ工具：細い筒形のスリーブは電線の圧着接続に使うリングスリーブで、黄色い握りの工具はその圧着工具です。ボックス内の接続で使う正しい組合せで、誤りではありません。
