令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問48
配線図
リングスリーブに関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線は特記のないものはVVF1.6 とする。
〔配線図の前書き〕図は，木造２階建住宅及び車庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．分電盤の外箱は合成樹脂製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解イ
解説

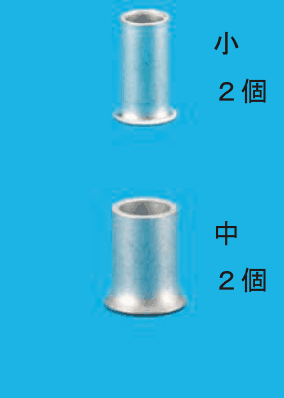

⑱は中スリーブ2個と小スリーブ2個が最少の組合せです。
リングスリーブの種類と個数は、ボックスの中で接続する電線を組に分け、組ごとに太さと本数で決めます。⑱のボックスには、分電盤の回路 b からの VVF2.0（2.0 mm の2心）、照明コと照明ケへのケーブル、コとケの2つの点滅器へのケーブル（電源と戻り線2本の3心）、台所のジョイントボックスとリビングのジョイントボックスへのケーブルが集まります。台所とリビングのボックスには、その先の照明と点滅器のために電源の黒と白の2本を送ります。2.0 mm 以外は特記がないので1.6 mm です。
組ごとに数えると、白（接地側）の組は2.0 mm が1本と1.6 mm が4本（照明2つ・台所・リビング）で、中スリーブです。黒（電源側）の組は2.0 mm が1本と1.6 mm が3本（点滅器・台所・リビング）で、これも中スリーブです。照明コの戻り線の組と照明ケの戻り線の組は、どちらも1.6 mm の2本で、小スリーブです。
答えは、中2個と小2個です。覚え方は、1.6 mmだけなら2〜4本で小、5〜6本で中、2.0 mm 1本に1.6 mm が3本以上加わると中、と本数と太さで機械的に選ぶことです。
ほかの選択肢の解説
- ロ…３個 の字，下に太いリングスリーブと 中 １個 の字：小3個と中1個では、中スリーブが必要な組が2つあるのに、中が1個しかありません。大きな組のうち1つを小スリーブで圧着することになり、電線が収まらないため誤りです。

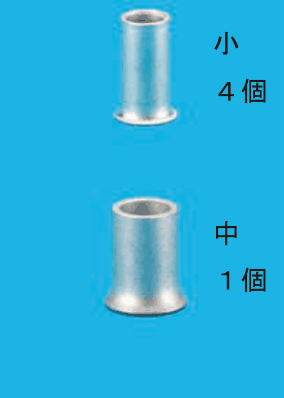

- ハ…４個 の字，下に太いリングスリーブと 中 １個 の字：小4個と中1個は、中スリーブが1個しかなく、必要な2個に届きません。小スリーブが2個で足りるのに4個になっており、個数の面でも最少の組合せにはなりません。

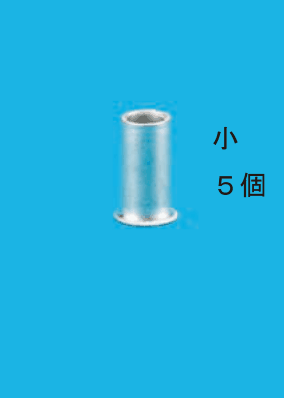

- ニ細いリングスリーブと 小 ５個 の字：小スリーブだけ5個では、2.0 mmを含んで4本以上になる大きな組を圧着できません。中スリーブが必要な組が2つあり、中を1個も使わない組合せは成り立ちません。
出典：令和5年度下期第二種電気工事士学科試験（午前） 問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
