令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問50

✓ これが正解ロ

解説

プリカナイフは、この図の工事では使われません。

配線図の工事で、一般的に使われることのない工具を選ぶ問題です。工具の用途を、図に出てくる工事と結びつけます。

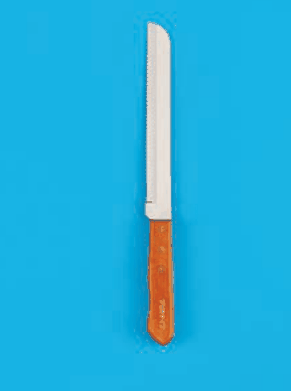

ぎざぎざの刃に木の柄の工具は、プリカナイフです。2種金属製可とう電線管（プリカチューブ）を切るときに使います。この図には、金属製可とう電線管の傍記が付いた配線が見当たらず、プリカナイフは使われません。

一方、黄色い輪の中に黒い線を巻いたものは通線器で、管の中に電線やケーブルを通す作業に使い、屋外の管の配線で必要になります。赤い頭と木の柄のものはハンマで、接地棒を打ち込む作業などに使います。らせん状の長いきりは、木造の柱などに穴をあけてケーブルを通すための、ドリルの刃です。

覚え方は、ギザ刃で木の柄のナイフ形は、金属製可とう電線管専用のプリカナイフ、と押さえることです。

ほかの選択肢の解説

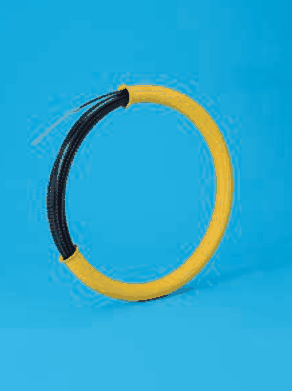

• イ黄色の輪の中に黒色の細長い線が巻かれて収められ，その先端が外へ出ている：通線器と呼ばれる工具で、細い線の先に電線をつないで管の中を引き通すときに使います。屋外の管を使う配線がこの図にあるので、使う場面があります。

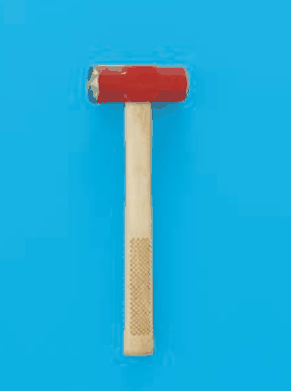

• ハ赤色の円柱形の頭部と木製の柄：頭が赤く柄が木のハンマで、地面へ接地棒を打ち込む作業などに用います。この図にも接地の記号があり、一般に使われる工具の1つです。

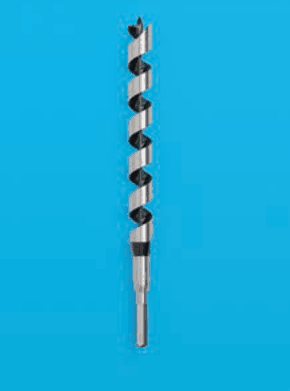

• ニらせん状の溝が付いた長い金属の刃物で，先端はねじ状にとがり，後端は細い軸になっている：らせん状の溝がある長い刃は、電気ドリルに付けて木に穴をあける木工用のきりです。木造住宅でケーブルを通す穴を作るのに使われる工具です。
