令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問50

✓ これが正解イ

解説

らせん溝の可とう管用部品は、まっすぐな金属管には合わない。

この問題は、図の施工で一般的に使う材料と工具の組合せのうち、合わないものを探します。図には、車庫の中に (E19) の傍記が付いた点線の配線があり、これは金属の電線管を壁や天井に露出させて通す工事を表します。

金属管を固定するには、平たい台に半円形の帯がねじで留められた、サドルを使います。筒形のスリーブを圧着して電線をつなぐ作業では、スリーブと、先端の口にくぼみが並んだ手動の圧着工具が組になります。図では、住宅のボックスの中で電線を圧着接続しています。

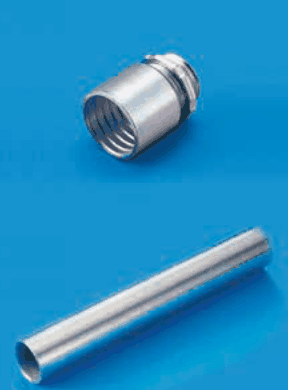

不適切なのは、内側にらせん状の溝がある筒形の部品と、まっすぐな金属の管の組合せです。内側がらせん状の筒は、表面がらせん状の可とう電線管を受けてつなぐ形をした接続部品で、まっすぐな金属管にはつながりません。

覚え方は、らせん状の溝の部品には、らせん状の可とう管、です。

ほかの選択肢の解説

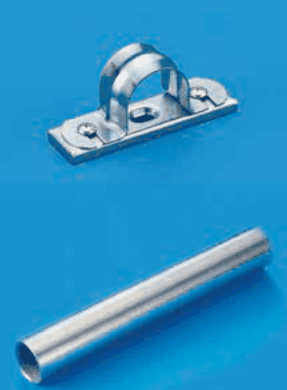

• ロ上は金属製の平たい台の上に半円形の帯がねじで留められ，台の両端にねじ穴がある部品，下は金属製の管：サドルは、金属管を壁などに固定する金具で、平たい台に半円形の帯が付いた形です。図の車庫にある金属管の露出配線に使うので、適切な組合せです。

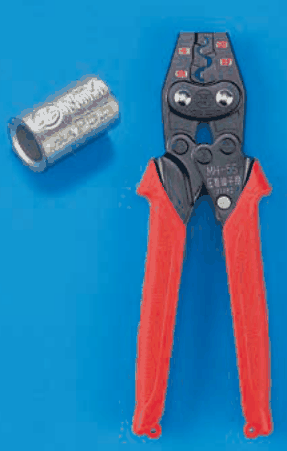

• ハ左は表面に刻印のある太い金属製の筒形のスリーブ，右は赤い2本の握りで先端の口にくぼみが並んだ工具：太い金属製のスリーブと、赤い握りの圧着工具の組合せです。筒形のスリーブを圧着して電線をつなぐ作業に使う組なので、図の施工で使え、適切です。

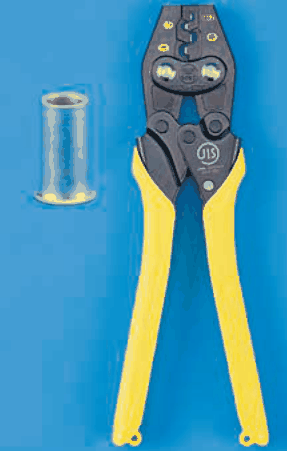

• ニ左は細い金属製の筒形のスリーブ，右は黄色い2本の握りで先端の口にくぼみが並び，JISの字のある工具：細い筒形のスリーブと、JIS の字がある黄色い握りの圧着工具の組合せです。スリーブで電線をつなぐ圧着接続に使う組なので、適切な組合せです。
