令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問50

✓ これが正解ニ

解説

配線図で使われていないのは、4つの刃受がある三相用の器具です。

この問いは、配線図にあるコンセントの図記号を読み、写真の中から図に出てこない器具を探すものです。図には、2E（2口で接地極付）、EET（接地極と接地端子付）、LK（抜け止め形）、E20A（接地極付20 A）などのコンセントの記号があります。

写真を中身で見ます。上下に縦の刃受が2つと接地極のある差込口が2つ並ぶ器具は、2口の接地極付なので、2Eに当たります。中央に弧の形の刃受が2つある小さな差込口は、抜け止め形のLKに当たります。縦の刃受2つと接地極に、下に端子のある小窓が付く器具は、接地端子付のEETに当たります。

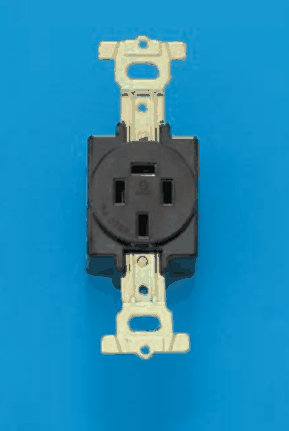

残る、黒い角形で刃受が4つある器具は、三相の電源を取るための形です。図の三相の機器は、空調機と冷蔵庫で、動力分電盤から直接つながり、三相用のコンセントの記号は出てきません。そのため、使われていないコンセントはこの器具です。

覚え方は、図の傍記2E・EET・LKを写真と対応させて、残ったものが答え、です。

ほかの選択肢の解説

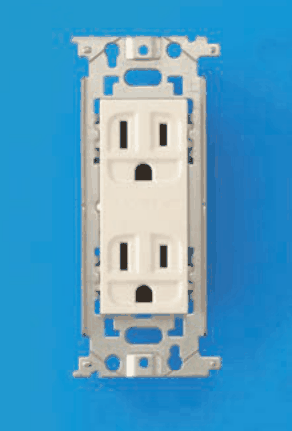

• イ金属の取付枠に付いたベージュ色の器具で，縦の刃受2つと接地極の刃受のある差込口が上下に2つ並ぶ：上下に2口が並び、縦の刃受と接地極を持つ器具は、図の2Eに当たります。手洗場や冷蔵庫まわりに2Eの記号が複数描かれているので、使われているコンセントです。

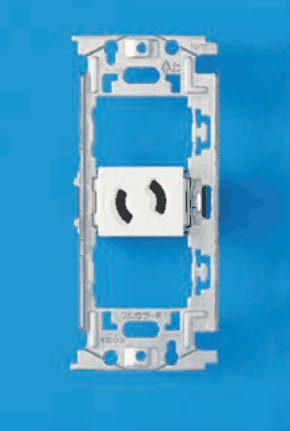

• ロ金属の取付枠の中央に，弧の形の刃受2つのある小さな白い差込口が1つある：中央に弧の形の刃受が2つある小さな差込口は、抜け止め形です。図のカウンタまわりにLKの傍記を持つコンセントが描かれているので、使われているコンセントに当たります。

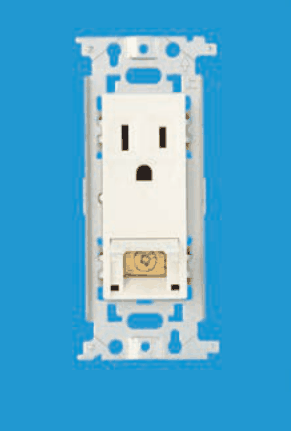

• ハ金属の取付枠に付いた白い器具で，縦の刃受2つと接地極の刃受のある差込口が1つと，その下に端子のある小窓がある：接地極付の差込口の下に、端子のある小窓が付く器具は、接地端子付です。図にEETの傍記のコンセントが複数あるので、使われているコンセントであり、答えにはなりません。
