平成25年度上期第二種電気工事士筆記試験（電気技術者試験センター）問25

✓ これが正解ニ

解説

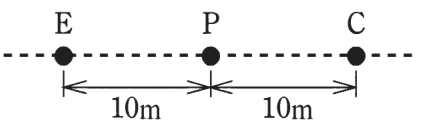

接地極Eから一直線に、電圧用P、電流用Cの順に10〔m〕ずつです。

接地抵抗計は、被測定接地極Eと、補助接地極2本（電圧用P・電流用C）を地面に打って、接地抵抗を測る測定器です。Cから地中に電流を流してEに戻し、そのときのEとPの間の電圧を測って、電圧÷電流で抵抗を求めます。

補助接地極は、被測定接地極から一直線上に、E、P、Cの順に、10〔m〕程度の間隔で打ちます。EとCのそれぞれの周りには電流が広がる範囲があり、これが重なると、Pの電圧が正しく測れません。そこで、Eに近い方にPを置き、その先にCを置いて、電流の広がりの影響を避けます。三角形の配置や、Eを挟んで反対側に置く配置では、電流の広がりが重なったり、Pが電流の通り道からずれたりして、測定値が正しくなりません。

したがって、E、P、Cが一直線上に10〔m〕ずつ並ぶ配置が最も適切です。覚え方は、E、P、Cの順に一直線、です。

ほかの選択肢の解説

• イE・P・Cの3点が正三角形の頂点に置かれ，E－P間，E－C間，P－C間はそれぞれ10mで，3点は破線で結ばれている：E、P、Cを正三角形の頂点に置く配置は、一直線上ではありません。PとCがともに10〔m〕離れていても、電圧用のPがEとCを結ぶ直線上にないため、決まった測り方の配置ではありません。

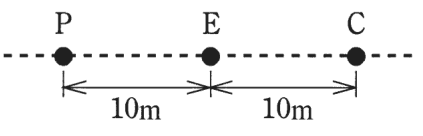

• ロ破線の上に左から P，E，C の順に並び，P－E間 10m，E－C間 10m：P、E、Cの順に並ぶ配置は、EがPとCの間にあり、電圧用のPがEを挟んでCと反対側にあります。E、P、Cの順に打つ測り方と違い、Pの位置が適切ではありません。

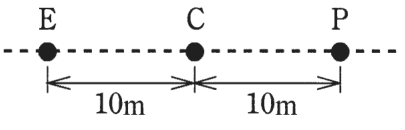

• ハ破線の上に左から E，C，P の順に並び，E－C間 10m，C－P間 10m：E、C、Pの順に並ぶ配置は、電流用のCがEとPの間にあります。PがCより遠い位置になり、E、P、Cの順に打つ測り方と逆なので、適切ではありません。
