平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問26

✓ これが正解ハ

解説

E・P・Cの順に一直線で10 mずつ離すのが適切です。

直読式接地抵抗計は、被測定接地極Eのほかに、電圧用の補助接地極Pと電流用の補助接地極Cを地面に打って測ります。Cから大地へ電流を流し、EとPの間に現れる電圧を読み取って、接地抵抗の値として表示する仕組みです。

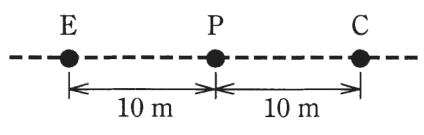

正しい値を得るには、Pの位置の電位が、EとCそれぞれの影響を受けにくい場所に来ることが大切です。そのため3つの極を一直線に並べ、EとCの間にPを入れます。EからPまで約10 m、PからCまでも約10 m離す並びが、図のうちE・P・Cの順に一直線で、E－P間とP－C間がそれぞれ10 mの配置です。

Pを端に置く並びや、3点を三角形に置く並びは、この基本の形から外れます。

覚え方は、接地極Eの隣に電圧用のP、いちばん遠くに電流用のCと、外へ向かって一直線に並べることです。

ほかの選択肢の解説

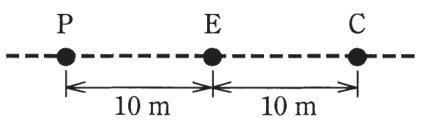

• イ破線の上に左からP，E，Cの3点が一直線に並び，P－E間が10 m，E－C間が10 m：Eが真ん中に入り、PとCが両側に分かれる並びです。電圧を測るPが、Cから流れる電流の通り道の反対側に出てしまうため、EとPの間の電圧が接地抵抗の大きさを表さなくなります。

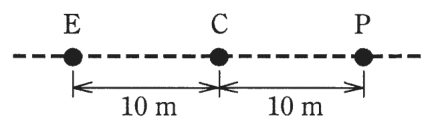

• ロ破線の上に左からE，C，Pの3点が一直線に並び，E－C間が10 m，C－P間が10 m：Cが真ん中でPが一番遠い並びです。電圧用のPが電流用のCよりも外側に出るので、読み取る電圧はEの接地抵抗とは別の値になり、接地抵抗計の配置としては成り立ちません。
• ニ上にE，左下にP，右下にCがあり，3点が三角形の形に破線で結ばれ，E－P間，E－C間，P－C間がそれぞれ10 m：3点が互いに10 mの三角形では、E・P・Cが一直線に並びません。距離がそろっていても、測定の基本とされる一直線の並びではないため、適切な配置とは言えません。
