令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問50

✓ これが正解ロ

解説

のこぎり状の歯の刃物は、この図の施工では使われません。

配線図の使われない工具の問です。この図の施工は、木造3階建ての VVF ケーブル工事に、ライティングダクトや屋外の地中配線が加わった工事です。写真の道具の働きを考え、そのどこかで使えるかを見ます。

黄色の輪の形のケースに黒い線が巻かれたものは、管や壁の中に線を通すときに使う通線用の道具の形です。頭が赤い金属で柄が木製の工具は、ハンマの仲間で、固定や打ち込みの作業に使えます。らせん状の溝が付いた長い金属の棒状の工具は、木造の柱や梁などの木材に穴をあける、木工用のドリルの刃の形です。

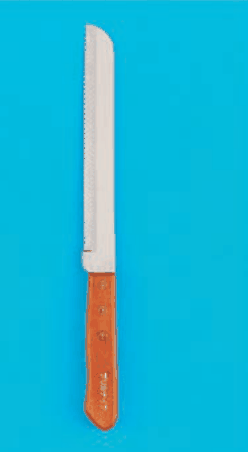

残る一つは、刃の片側の縁に細かいのこぎり状の歯があり、柄が茶色の木製の細長い刃物です。ケーブルの被覆をむくナイフやケーブルを切る工具とは形が違い、この図の施工では、この刃物で切る材料を使う場面が見当たりません。

ケーブルは切る、むく、通す、穴をあける、が工具の役目と覚えてください。

ほかの選択肢の解説

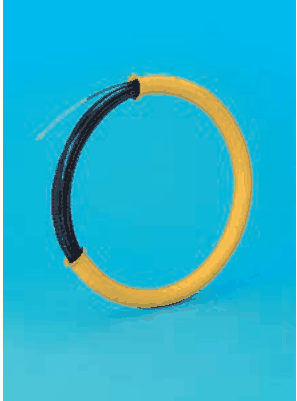

• イ黄色の輪の形のケースに巻かれた黒い線。端から細い線が出ている：黄色の輪状ケースに巻かれた黒い線は、通線用の道具の形です。壁や管の中に線を通す作業はこの工事でも起こるので、一般的に使うことのあるものとして数えられます。

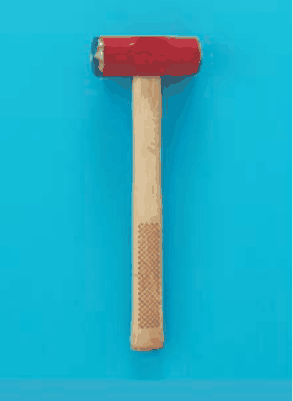

• ハ頭が赤い金属で，木製の柄の付いた工具：頭が赤い金属で、木製の柄が付いた工具は、ハンマの仲間の形です。固定や打ち込みなど、工事全般で使う場面があるため、一般的に使われることのないものには当たりません。

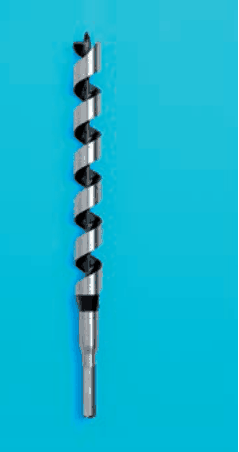

• ニらせん状の溝が付いた長い金属の棒状の工具：らせん状の溝がある長い金属の棒状の工具は、木材に穴をあける木工用のドリルの刃の形です。木造住宅の工事で、木材に穴をあける作業に使うため、使われることのあるものです。
