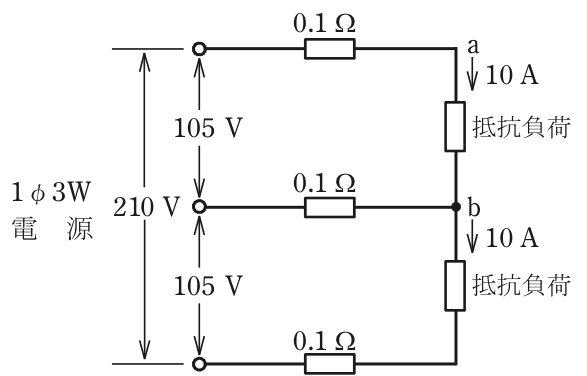

令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問7

✓ これが正解ハ104

解説

中性線の電流が0Aなので、a－b間は105Vから1V下がった104Vです。

単相3線式は、3本の電線のうち真ん中の中性線を共用して、上下に105 Vずつ、両外側で210 Vを取り出す配電方式です。上下の負荷電流がどちらも10 Aで等しい（平衡している）ときは、中性線の電流は上下の差でゼロになります。

中性線に電流が流れなければ、中性線では電圧降下が生じません。電圧降下が生じるのは、10 Aが流れる上の線だけで、0.1×10＝1 V です。したがってa－b間の電圧は 105－1＝104 V になります。

下側の負荷も同様に、下の線で1 V下がって104 Vです。電線3本のすべてで電圧降下が起きると思い込むと、誤った値になります。

覚え方は、平衡した単相3線式では中性線の電流はゼロ、降下は外側の線の1本ぶんだけ、です。

ほかの選択肢の解説

• イ102：102 V は、電線3本すべてに10 Aが流れるとして 0.1×10×3＝3 V を引いた値です。中性線は上下の電流が打ち消し合ってゼロなので、実際の降下は1 Vです。
• ロ103：103 V は、中性線にも10 Aが流れるとして 0.1×10＋0.1×10＝2 V を引いた値です。上下の負荷が同じ電流のときは中性線の電流が消えるので、その分の降下は生じません。
• ニ105：105 V は電源の電圧そのもので、電線の抵抗による電圧降下を無視した値です。上の線に0.1 Ωの抵抗があり10 Aが流れるので、負荷にかかる電圧は電源より小さくなります。
