令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問46

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑯で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

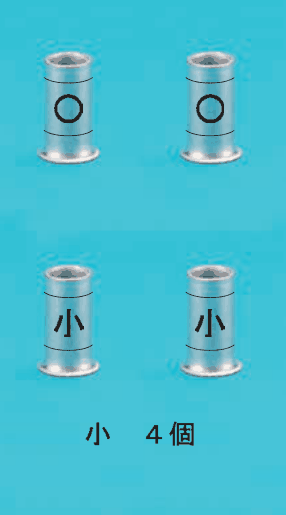

✓ これが正解ロ小さいリングスリーブ4個で，上の2個は刻印 ○，下の2個は刻印小。下に小　４個の字

解説

接地側4本・電圧側3本・戻り線2組で小4個です。

⑯は、リビング中央の天井ボックスです。使う電線はすべてVVF1.6 mmです。ボックスの中の接続は、同じ役目の線を1つにまとめるので、まとまりごとの本数を数えます。

⑯に集まるケーブルは、分電盤へ向かう回路ⓑ、照明セ、照明ス、下の照明ソのボックスへ向かう線、上のスイッチ(ス用とセ用の2個)へ向かう線です。接地側(白)は、ⓑ、セ、ス、下のボックスの4本が1つにまとまります。電圧側(黒)は、ⓑ、スイッチ側、下のボックスの3本が1つです。スイッチ側の残りは、各スイッチから照明へ戻る線で、セ用とス用がそれぞれ照明の線と2本ずつ組になります。

1.6 mmだけの接続では、2本は小のスリーブで刻印は○、3〜4本は小のスリーブで刻印は小、5〜6本は中のスリーブです。ここでは電線をまとめて圧着する金属の筒がリングスリーブです。したがって、4本が1か所と3本が1か所で小の刻印2つ、2本が2か所で○の刻印2つ、合わせて小のスリーブ4個で、刻印は○が2つと小が2つです。

覚え方は、1.6 mmは2本で○、3〜4本で小、5〜6本で中、です。

ほかの選択肢の解説

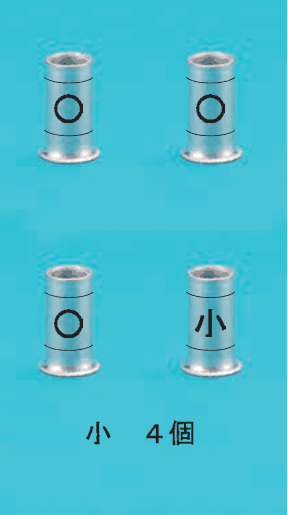

イ…と左下の1個は刻印 ○，右下の1個は刻印小。下に小４個の字：刻印が○3つと小1つの組合せです。2本の接続が3か所の場合で、⑯の2本の接続は戻り線の2か所だけです。接地側4本と電圧側3本は、小の刻印が2つ必要です。

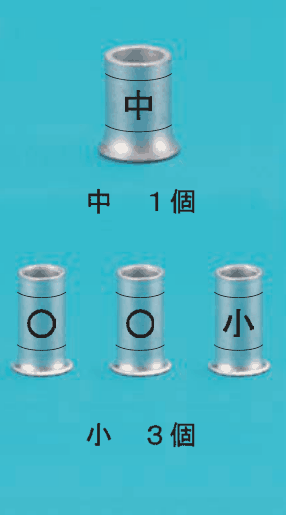

ハ…小さいリングスリーブ3個（刻印は左から ○，○，小）と小３個の字：中のスリーブを1個使う組合せです。中は1.6 mmの電線が5〜6本のときのスリーブで、⑯のまとまりは最大でも接地側の4本なので、中は使いません。

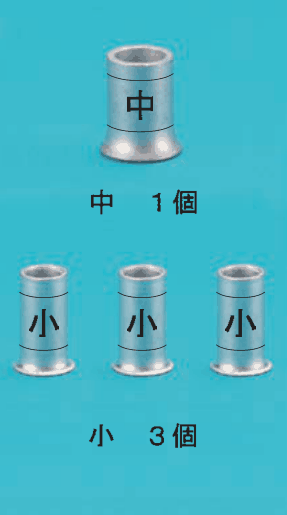

ニ…刻印小の小さいリングスリーブ3個と小３個の字：中のスリーブ1個に小の刻印3つの組合せです。⑯には5本以上を1つにまとめる接続がなく、中は使いません。また2本の接続が2か所あるため、○の刻印も必要です。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度上期第二種電気工事士筆記試験（午前）問46（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
