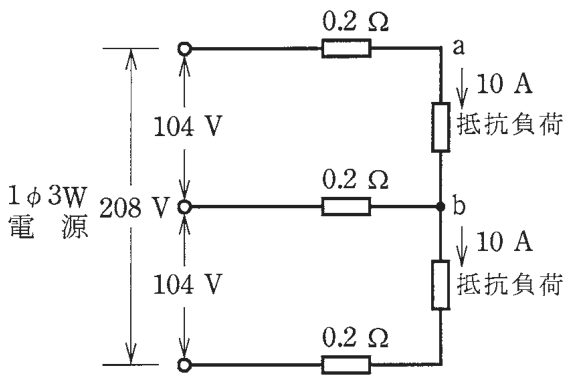

平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問6

✓ これが正解ハ102

解説

両側の負荷が等しく中性線の電流は0なので、a－b間は104－2＝102Vです。

単相3線式は、電圧線2本と中性線1本で、100V系の電圧を2組取り出す配線です。上と下の負荷に流れる電流がともに10Aで等しい（平衡している）と、中性線では上下の電流が打ち消し合い、電流は0Aになります。

電圧降下は、電流×電線の抵抗です。上の電圧線は10A×0.2Ω＝2V下がります。中性線は電流が0Aなので、電圧は下がりません。電源の上と中性線の間は104Vなので、a－b間の電圧は 104－2－0＝102V です。

肢を比べると、中性線にも電流が流れると考えてもう2V引くと100Vになり、降下を足し算にすると106Vになります。単相3線式では、負荷が平衡すると中性線は電圧降下しない、という点が決め手です。電圧降下は電源側から引く、と覚えます。

ほかの選択肢の解説

• イ96：96Vは、この図の電圧降下の数値をどの組合せで引いても導けない値です。電圧降下は上の線の2Vだけなので、a－b間は104Vから2Vを引いた値になります。
• ロ100：100Vは、中性線でも2V下がると考えて104－2－2としたときの値です。上下の負荷電流が等しい平衡状態では中性線の電流は0Aで、降下は生じません。
• ニ106：106Vは、104Vに上の線の降下2Vを足した値です。電線に電流が流れると負荷側の電圧は電源より低くなるので、引くべきところを足していて当たりません。
