令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問43

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。

鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図。上は2階平面図で，2階事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），壁側が黒く縦線2本のある円のコンセントの記号に傍記2が3個（上の壁に2個と左下の隅に1個，左上のものからⓓへの矢印），RCの室内機（傍記I）2個と室外機（傍記O）2個（室外機からの配線が接地の記号に至り，⑪はこの接地の記号を指す），四角の中に丸で囲んだSの図記号2個，CV 5.5－3Cの配線3本が集まる小さな四角いボックス（⑫）とそこから四角のaへの立上り・引下げの記号への配線，中央の斜線の入った円のボックス（⑬），階段の近くの黒丸3個の点滅器（傍記イロハで⑭が指し，右の黒丸に傍記3），黒丸の点滅器と⑬のボックスの間の縦の配線（①），黒丸の点滅器から階段への立上り・引下げの記号への配線，⑬のボックスから電灯分電盤L－2へのⓒの配線，L－2からひし形のⓐへの配線がある。中央は1階平面図で，1階工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内と倉庫内の配線は短い線を並べた線（点線）である。洗面所のすぐ右の上側の壁に上側が黒く縦線2本のある円のコンセントの記号に傍記ET（接地の記号への配線あり，⑮），そこから立上り・引下げの記号への配線，階段に照明器具（傍記ハ）とその上の立上り・引下げの記号（⑯），階段の右の黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角（⑩）と四角のd，四角のcとSの四角と3P 30A 250V Eの傍記のあるコンセント（接地あり，⑨），四角のbとSの四角とその上の丸の中に黒丸の図記号に傍記B（③），1.5kWのMの図記号（接地あり，⑧はこの接地を指す）とその横の四角の中に平行な短い2本線のある記号（⑱），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2から小さな四角いボックス（⑳）へのIV14×3（E31）の配線（⑲），そこからCV 14－3Cの配線がある。外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込みとWhを経た動力分電盤P－1，ひし形のⓐと四角のaへの立上り・引下げの記号への配線，左側が黒く横線のある円のコンセントの記号に傍記WP（ⓑ），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのWPのコンセントから倉庫のB（②）までの配線（電路の長さの字と寸法の線），二重丸のⓐの位置から駐車場の下のN200の傍記の二重丸の器具（⑤）への配線と，そこから上のN200の器具への縦の配線があり，縦の配線にトラフの傍記があって④⑰が指す。倉庫の中にはBとⓑ，照明器具2個（傍記ニ），小さな四角いボックス，黒丸の点滅器（傍記ニ），下側が黒く縦線2本のある円のコンセントの記号がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh（⑦），屋内のB 3P 150AF 125A，BE 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の四角（⑥）とTSを経て二重丸のⓐ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からB 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 30Aから四角のa 2階，BE 3P 30Aから四角のb 1階工場，BE 3P 30Aから四角のc 1階工場，BE 3P 50Aから四角のd 1階工場，BE 3P 50Aから四角のe P－2 1階工場）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐは単相200V回路，ひし形のⓐは単相3線式100/200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解イカラー写真。上に差込口が2つの赤橙色の差込形コネクタと 3個の字，下に差込口が4つの黄緑色の差込形コネクタと 1個の字

解説

白の4本は4口、残り3組は2口で、2口3個と4口1個です。

この問は、ジョイントボックス⑬での接続を、差込形コネクタの種類と個数に直す問題です。⑬には、4本のVVFケーブルが集まっています。分電盤L-2へ行くケーブル（電源の白と黒の2本）、照明器具イへのケーブル、照明器具ロへのケーブル、そして①の通るスイッチ側へのケーブルです。

接続する線の組を1つずつ数えます。白（接地側）は4本のケーブルすべてに通るので、4本を1か所で接続し、差込口が4つのコネクタが1個です。黒（非接地側）は、分電盤からの黒とスイッチ側へ行く黒の2本で、差込口が2つのコネクタが1個です。イ側の戻り線は、照明器具イ側から来る線とスイッチ側の線の2本で、2口が1個。ロ側の戻り線も同じ2本で、2口が1個です。

合計は、2口が3個と4口が1個です。差込口が3つのコネクタは、3本をまとめる箇所が無いので使いません。

覚え方は、白は全部まとめて4本、残りは2本ずつの組です。

ほかの選択肢の解説

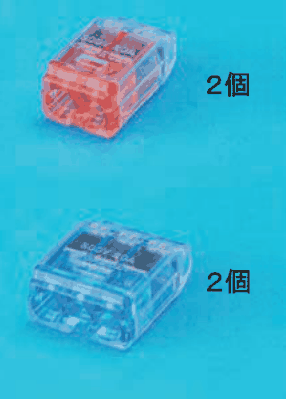

ロ…2個の字，下に差込口が3つの青色の差込形コネクタと 2個の字：2口2個と3口2個では、白の4本をまとめる箇所に使える4口がありません。この接続は、2本の組が3つと4本の組が1つで、3本をまとめる組は無いので、3口は使いません。

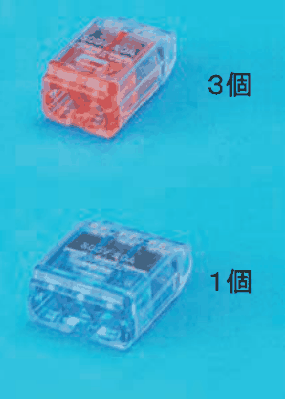

ハ…3個の字，下に差込口が3つの青色の差込形コネクタと 1個の字：2口3個はこの接続に合っていますが、もう一方の3口が誤りです。白は4本のケーブルすべてに通るので、3本ではなく4本をまとめる4口のコネクタが必要になります。

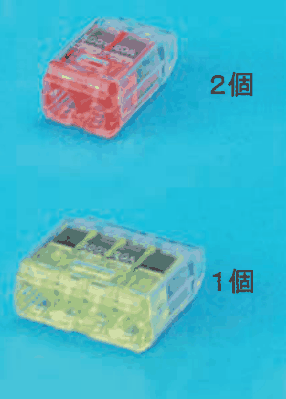

ニ…2個の字，下に差込口が4つの黄緑色の差込形コネクタと 1個の字：4口が1個で白の4本をまとめる点は合いますが、2口が2個では足りません。黒、イ側の戻り線、ロ側の戻り線の3組の接続があるので、2口は3個必要です。
