平成24年度上期第二種電気工事士筆記試験（電気技術者試験センター）問42

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す図記号の器具は。

鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図。上は平面図（工場・事務所・倉庫・駐車場）、下は凡例とL-1・L-2・P-1の分電盤結線図。凡例（回路の符号）は、○印は単相100V回路、◎印は単相200V回路、◇印は三相200V回路。左上の 3φ3W200V 1φ3W100/200V の引込線（折れ線の記号）が左の電柱（左半分が黒い円の記号）に至り、左の電柱から右の電柱（右半分が黒い円の記号）へ線があり、右の電柱から2本の線が工場の上の壁の2つのWhの四角に至る。左のWhの下にP-1（長方形の中に左右から向かい合う黒い三角形2つの記号）、右のWhの下にL-1（長方形を左下から右上への対角線で分けて左上を黒く塗った記号）がある。工場の配線はすべて点線（短い線を並べた線）。P-1とL-1の下にそれぞれ四角の中に×の記号があり、互いに点線で結ばれ、L-1の下のものから右へ延びた点線は工場の右上の隅の四角の中に×の記号（⑪はこの記号を指す）に至る。P-1の下の四角の中に×の記号から左へ延びた点線（ひし形で囲んだaの字）は、四角の中にBの字があり縦線が通る記号に至り、そこから下へ点線が延びて円の中にMの記号（2.2kW）に至り、途中から四角の中に平行線2本の記号へ点線が分かれる。この円の中にMの記号の下に接地の記号があり、⑩はこの接地の記号を指す。P-1の下の四角の中に×の記号から下へ延びた点線（ひし形で囲んだbの字）は、四角の中にSの字の記号（⑳はこの記号を指す）に至る。四角の中にSの字の記号は、右の円の中に黒丸がある記号（傍記B。①はこの記号を指す）と点線で結ばれ、下の円の中にMの記号（2.2kW、下に接地の記号）と点線で結ばれ、その途中から四角の中に平行線2本の記号へ点線が分かれる。P-1の下の四角の中に×の記号から左へ出て下へ折れた点線は、(E19)の字のある縦の点線（⑲はこの点線を指す）となって工場の下の壁際の小さな四角まで延びる。この縦の点線は、途中の小さな四角から左の円の記号（二重丸のc、H200）へ、次の小さな四角から左の小さな四角を経て、上の円の左半分が黒く横線2本のある記号（傍記2、丸で囲んだd）と、左の壁の円の左半分が黒く横線2本のある記号（傍記 250V 3P30A E。⑨はこの記号を指す）へ点線が延び（この点線のそばにひし形で囲んだdの字）、またその小さな四角から下の円の記号（二重丸のd、H200）へ点線が延びる。下の壁際の小さな四角から左の小さな四角を経て、左下の隅の円の下半分が黒く縦線2本のある記号（傍記2、丸で囲んだd）と、壁の外の横長の長方形と円を組み合わせた記号（円の上側が黒い、丸で囲んだb。⑱はこの記号を指す）に至り、その右に黒丸（傍記WP）がある。L-1の下の四角の中に×の記号から下へ延びる縦の点線は、小さな四角を経て右の円の記号（二重丸のa、H200）、小さな四角を経て左右の壁の円の一部が黒く縦線2本のある記号（傍記2、丸で囲んだc）を結ぶ横の点線（(E19)の字があり、⑬はこの字を指す）、小さな四角を経て右の円の記号（二重丸のb、H200。⑰はこの記号を指す）、下の壁際の小さな四角を経て壁の外の横長の長方形と円を組み合わせた記号（丸で囲んだa）と黒丸（傍記WP）に至る。下の壁際の点線は右の小さな四角を経て右下の小部屋へ延び、小部屋の円の記号（丸で囲んだa）、その左の壁の黒丸、右の壁の円の右半分が黒く縦線2本のある記号（傍記2）と実線で結ばれる。工場の上の壁に円の上半分が黒く縦線2本のある記号（傍記2、丸で囲んだc）がある。右上の隅の四角の中に×の記号から点線が延び、P-2（長方形の中に上下から向かい合う黒い三角形2つの記号、ひし形で囲んだc）を経て円の中にHの記号（10kW、下に接地の記号）に至り、また右の壁の縦長の長方形と円を組み合わせた記号（丸で囲んだa）と黒丸（傍記WP）に至る。右上の隅の四角の中に×の記号から右へ一点鎖線（四角で囲んだaとひし形で囲んだeの字）が延び、事務所の左上のL-2（長方形を左下から右上への対角線で分けて左上を黒く塗った記号）の下の四角の中に×の記号に至る。工場の下の壁際の右の小さな四角から一点鎖線（CV 5.5-2C(HIVE28) の字）が下へ延びて駐車場の右の二重の円の間に短い線4本がある記号（二重丸のe、傍記N200、黒丸と A(3A) の字。⑧はこの記号を指す）に至り、そこから左へ一点鎖線（CV 5.5-2C(HIVE28) の字）が延びて左の同じ記号（二重丸のe、N200、黒丸と A(3A)）に至る。事務所の配線はすべて実線。L-2の下の四角の中に×の記号は、右の四角の中に円で囲んだSの記号（傍記 f30A。②はこの記号を指す）と線で結ばれ、その右に壁の内側のRCの字の四角と壁の外のRCの字の四角があり、壁の外のRCの四角の右に点線で描いた小さな四角（③はこの小さな四角を指す）がある。四角の中に×の記号から右へ出た線は、ひし形で囲んだeの字のそばを下へ延びて事務所の下の壁の四角の中に円で囲んだSの記号に至り、その右に壁の内側と外側のRCの字の四角がある。四角の中に×の記号の下に斜線を引いた円の記号がある（四角の中に×の記号とは線で結ばれていない）。この上の斜線を引いた円の記号は、丸で囲んだeへの矢印、左上の壁の黒丸2つ（傍記ロと、イ 3）、左の壁の外の縦長の長方形と円を組み合わせた記号（傍記ロ）、右へ並ぶ縦長の長方形と円を組み合わせた記号（傍記イ）と結ばれ、下の斜線を引いた円の記号（⑭はこの記号を指す）へ縦の線（④はこの線を指す。VVF1.6 の字）が延びる。⑭の記号から下へ VVF1.6 の字のある線2本が延び、1本は左下の壁の黒丸2つ（傍記ハと、イ 3）に、もう1本は下の壁の外の横長の長方形と円を組み合わせた記号（傍記ハ）に至る。傍記イの記号は縦に3つずつ2列あり、縦の線で結ばれている。左の壁と右の壁に円の一部が黒く平行線2本のある記号（傍記2）があり、右の壁の上から2番目の記号を⑫が指す。左の壁の記号から丸で囲んだgへの矢印、右上の隅の記号から丸で囲んだfへの矢印がある。事務所の下の壁の円の下半分が黒く縦線2本のある記号（傍記2）の所から倉庫の上の壁のBの字の四角まで一点鎖線が延び、⑤はこの一点鎖線に沿った区間（電路の長さ の字）を指す。倉庫ではBの四角から斜線を引いた円の記号（⑮はこの記号を指す）に実線が延び、左の壁の黒丸、左の壁の円の左半分が黒く横線2本のある記号（傍記2）、右の横長の長方形と円を組み合わせた記号2つと結ばれている。L-1の結線図は、1φ3W 100/200V の引込線（折れ線の記号）から屋外のWhの四角、屋内のBの四角（3P 150AF 125A）を経て、BEの四角（3P 50AF 50A。L-2 1φ3W 100/200V の四角で囲んだaへの矢印）とBの四角（3P 100AF 75A）に分かれ、Bの四角の先に9つのBEの四角が並び、それぞれの矢印の先は左から二重丸のa・b・c・d・eと丸で囲んだa・b・c・d。⑥は丸で囲んだaのBEの四角を指す。L-2の結線図は、1φ3W 100/200V のBの四角（3P 50AF 50A。L-1の四角で囲んだaへの矢印）の先に3つのBの四角が並び、それぞれの矢印の先は丸で囲んだe・f・g。P-1の結線図は、3φ3W 200V の引込線から屋外のWhの四角、屋内のBの四角（3P 100A）を経て、5つのBEの四角（左から 3P 30A、3P 30A、3P 50A、3P 30A、3P 30A）が並び、それぞれの矢印の先は、ひし形で囲んだaの工場、bの工場、cの工場、dの工場、eの事務所。⑯はひし形で囲んだaのBEの四角の下の線を指し、⑦はひし形で囲んだeのBEの四角を指す

〔配線図の前書き〕図は、鉄骨軽量コンクリート造の工場、事務所及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

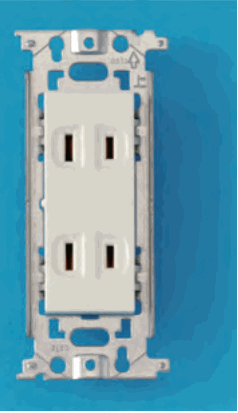

✓ これが正解ニ取付枠に付いた白い器具で、縦長の刃受2つの組が上下に2組ある

解説

傍記2の壁付コンセントは、接地極なしの2口コンセントです。

配線図の⑫は、円の一部が黒く塗られ、中に平行線が入った記号に、傍記2が添えられたもので、2口のコンセントを表します。傍記にE（接地極付）やET（接地端子付）の字がないので、接地のない一般の2口コンセントです。

写真では、取付枠に付いた白い器具で、縦長の刃受2つの組が上下に2組並んだ図が当てはまります。刃受が2つずつ、口が2つで、接地用の穴も端子もありません。

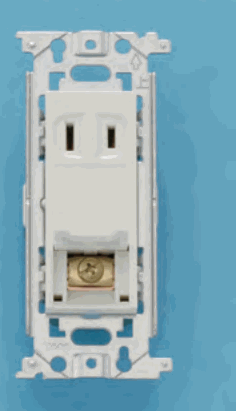

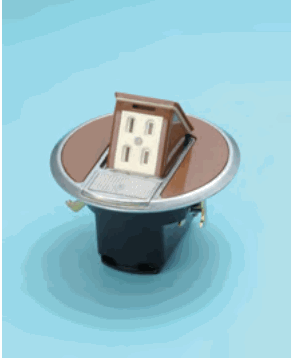

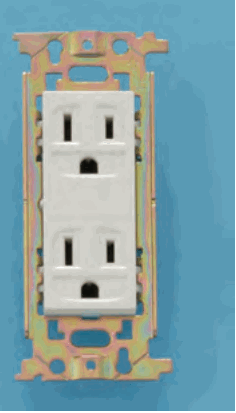

縦長の刃受2つと金色の端子ねじをもつ写真は、接地端子付のコンセントで、傍記が違います。縦長の刃受2つとその下の半円形の穴の組が2組ある写真は、半円形の穴が接地極で、接地極付の2口コンセントです。円形の器具で茶色のふたが開くものは、床に取り付けるフロアコンセントです。

見分け方は、傍記に何もなければ接地なし、Eなら接地極付、ETなら接地端子付です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：平成24年度上期第二種電気工事士筆記試験 問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
