平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問42

✓ これが正解ハ

解説

⑫の記号は、壁に付く横長のカバー付き照明器具です。

⑫は、便所と風呂の間の壁に付く、横長の長方形の中央に円があり、円の壁側が黒く塗られた記号です。同じ長方形の記号は脱衣室や台所の照明にも使われ、その一部には引きひも式のスイッチを表す傍記Pが付いています。⑫にはPの傍記がないので、ひもで入り切りする器具ではありません。

選択肢の写真を比べます。乳白色の横長のカバーが付いた照明器具が、長方形の記号に当たります。天井に埋め込むダウンライトは、図では丸の中にDLと書く記号です。コードで吊るす照明は、和室の⑨のような、円に横線を引いた記号で描かれます。引きひもが付いた直管の器具は、Pの傍記が付く側の器具です。

覚え方は、円の中のDLはダウンライト、円に横線はコード吊り、長方形に円は横長の器具です。

ほかの選択肢の解説

• イ円形の白い枠の中に反射板と電球があり、上に金属の取付金具と端子台が付いた照明器具：円形の枠に反射板と電球があり、天井に埋め込むダウンライトは、図では丸の中にDLと書く記号です。長方形に円が入った⑫の記号とは形が違うので、当てはまりません。

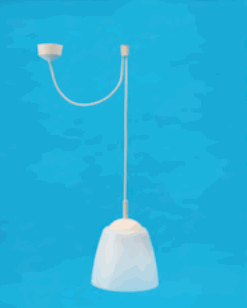

• ロ天井の小さな台から白いコードが垂れ下がり、先端に白いかさの付いた照明器具：白いコードで天井から垂れ下がる形の照明は、和室の⑨に見られる、円に横線を引いた記号の側です。横長の長方形の⑫とは記号の形が違い、コードで吊るす器具の記号ではありません。
• ニ白い細長い器具に直管のランプが付き、右端から引きひもが垂れている照明器具：引きひもが垂れた直管の器具は、プルスイッチ付で、図記号には傍記Pが付きます。⑫の記号には傍記Pがなく、ひもで操作する器具には当たらないため、答えになりません。
