平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問26

✓ これが正解ハ

解説

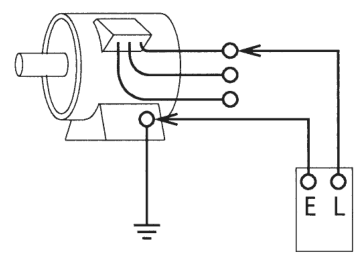

Lを巻線側の口出線、Eを外箱の接地端子につなぐ図が適切です。

絶縁抵抗計は、電気を通す部分と大地との間の絶縁の状態を、MΩ の単位で測る計器です。端子の使い分けが決まっていて、L（線路端子）は測りたい電路の側、E（接地端子）は大地の側につなぎます。

低圧三相誘導電動機で測りたいのは、口出線につながる内部の巻線と、大地との間です。電動機の外箱には接地線の付いた端子があり、大地の側はその端子で代表させます。つまり、口出線の端子のどれか1本に L を、外箱の接地端子に E をつなぐ図が適切です。3本の口出線は内部の巻線でつながっているので、1本につなげば巻線全体と外箱の間の絶縁が測れます。

口出線の端子どうしに2本のコードをつなぐと、測れるのは巻線の間の絶縁であって、大地との間ではありません。L と E を入れ替えた図も、決まった使い方に合いません。

覚え方は、L は線（巻線）の側、E は大地（アース）の側です。

ほかの選択肢の解説

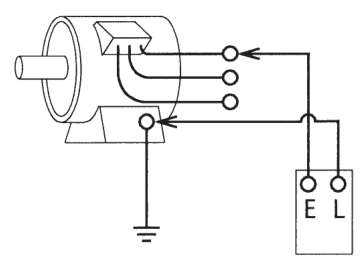

• イ…Eの端子が上の口出線の端子に、Lの端子が外箱の端子に接続されている：E の端子を口出線の端子に、L の端子を外箱の端子につないでいます。つなぎ先が逆になっていて、決まった測り方に合いません。

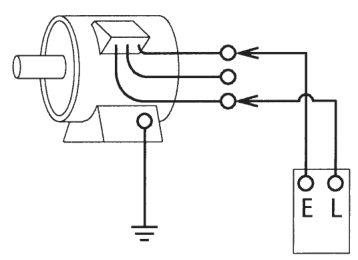

• ロ…Eの端子が上の口出線の端子に、Lの端子が下の口出線の端子に接続され、外箱の端子は接地線だけにつながっている：E と L の両方を口出線の端子につないでいます。外箱の端子は接地線だけにつながっているため、測っているのは巻線の間で、大地との絶縁は分かりません。

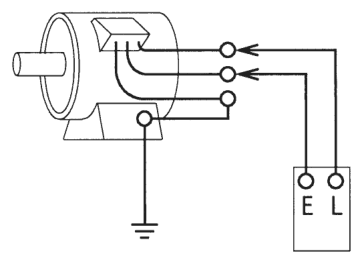

• ニ…Lの端子が上の口出線の端子に、Eの端子が中の口出線の端子に接続され、外箱の端子は接地線だけにつながっている：L と E を上と中の口出線の端子にそれぞれつないでいます。口出線の間を測る形になり、外箱や大地との絶縁抵抗は得られません。
