令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問25

✓ これが正解ハ

解説

絶縁抵抗計の目盛板は、左端が∞、右端が0の不等間隔です。

絶縁抵抗計は、電線と大地の間などの絶縁物の抵抗（MΩ単位の大きな値）を測る計器です。絶縁がよいほど電流が流れにくく、抵抗が大きいので、目盛板は0に近い値から非常に大きな値まで読み取れるようにつくられています。

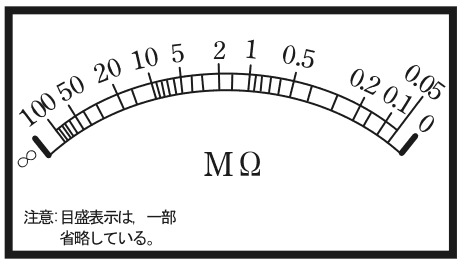

そのため、絶縁抵抗計の目盛は、片方の端が0、もう片方の端が∞（無限大）で、数字の間隔が均等ではありません。正解の図では、左端が∞で右端が0になっており、その間に100、50、20、10、5、2、1、0.5、0.2、0.1、0.05と、右へ行くほど小さくなる数字が不等間隔に並び、中央にMΩの字があります。∞と0を両端に持つこの目盛板が、絶縁抵抗計の表示部です。

他の目盛板は、どれもMΩの字はあっても、∞の目盛がありません。左端0から60までの図は、∞が無く、読める範囲が途中で終わっています。中央が1で左右にLEADとLAGの字がある図は、力率を表す計器の目盛の形です。0から300までほぼ等間隔の図は、電圧や電流を読む計器に見られる均等な目盛の形です。 覚え方は、絶縁抵抗計の目盛は、∞と0が両端、不等間隔、MΩ、です。

ほかの選択肢の解説

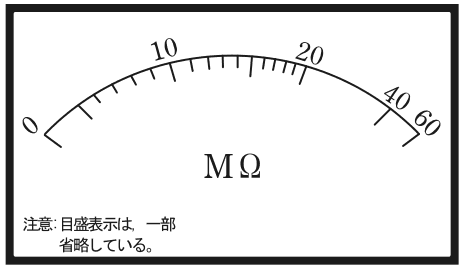

• イ…10，20，40，60の数字が並び，右ほど目盛りの間隔が詰まる。中央にMΩの字，下に 注意:目盛表示は，一部省略している。 の字がある：左端0から60までの図には、∞の目盛がありません。絶縁抵抗計は非常に大きな抵抗まで読む計器なので、目盛の端に∞があります。途中の値で目盛が終わる図は、絶縁抵抗計の表示部とはいえません。

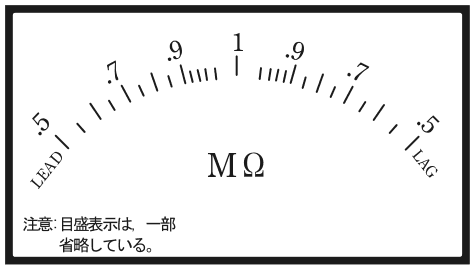

• ロ計器の目盛板。中央の1から左右へ.9，.7，.5の数字が並び，左端にLEAD，右端にLAGの字。中央にMΩの字，下に 注意:目盛表示は，一部省略している。 の字がある：中央に1があり、左端にLEAD（進み）、右端にLAG（遅れ）の字がある図は、力率を示す計器の目盛板です。抵抗を読む計器ではないので、絶縁抵抗計の表示には当たりません。

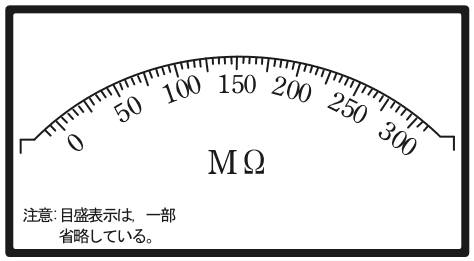

• ニ…50，100，150，200，250，300の数字がほぼ等間隔に並ぶ。中央にMΩの字，下に 注意:目盛表示は，一部省略している。 の字がある：目盛の数字が50ずつほぼ同じ幅で並ぶ図です。測る量に比例して針が振れる計器の目盛で、抵抗が大きいほど目盛が詰まっていく形ではありません。端に∞も無いので、絶縁抵抗計の表示部ではありません。
