平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問5

✓ これが正解ハコンデンサ設置前と比べて減少する。

解説

力率を100％に改善すると、電流計の指示値は減少します。

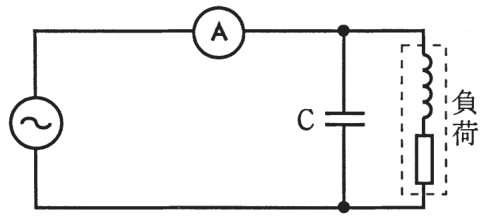

負荷はコイルと抵抗の直列なので、電流は電圧より遅れた形になります。そのままでは、電流の一部が仕事をしない無効電流（電源と負荷の間を行き来するだけの電流）です。電流計が示すのは、仕事をする有効電流と無効電流を合わせた全体の電流です。

コンデンサは、この遅れの無効電流を打ち消す向きの進み電流を流します。並列に付けて力率を100 ％にすると、無効電流がちょうど打ち消し合い、電源から流れる電流は有効電流だけになります。有効電流は負荷が仕事に使う分なので変わらず、無効電流の分だけ全体が小さくなります。

力率が100 ％でも有効電流は残るので、指示値が零になることはありません。したがって、コンデンサ設置前に比べて減少します。

覚え方は、力率改善は無駄な無効電流を減らし、電源から流れる電流を減らす、です。

ほかの選択肢の解説

• イ零になる。：力率が100 ％になっても、負荷は電力を使い続けているので、仕事に使われる有効電流は流れ続けます。電流計が零を示すのは、電流がまったく流れないときだけです。
• ロ…増加する。：増加するのは逆です。並列に付けたコンデンサの進み電流が、負荷の遅れ電流と反対向きに働いて互いに打ち消し合うため、電源から流れる電流は小さくなります。
• ニ…変化しない。：変化しないとはなりません。コンデンサが流す電流のぶん、電源側から流れる無効電流が減るので、電流計に表れる全体の電流は設置前より小さくなります。
