令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問49

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。また，写真に示すリングスリーブ中央の〇，小は刻印を表す。

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1 つ選びなさい。

【注意】

答えと解説

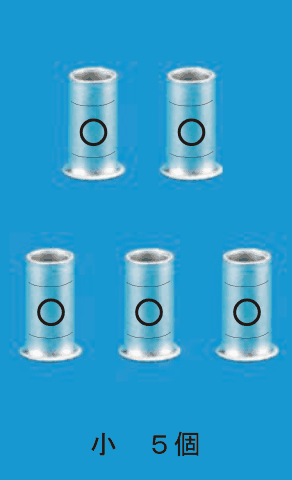

✓ これが正解イ刻印 ○ のあるリングスリーブ5個と小５個の字

解説

⑲は電線2本の接続が5か所で、小スリーブ5個、刻印は〇です。

⑲のボックスは、事務所の天井照明を2か所の3路スイッチで操作する回路の接続点です。ここに集まるケーブルは4本で、上の分電盤の回路bへ向かう2心、左の3路スイッチへの3心、右の3路スイッチへ向かう⑩の3心、照明器具へ向かう2心です。心線は合計で10本です。

接続は次の5か所です。電源の電圧側と、左の3路スイッチの0端子の線。照明器具の電圧側と、右の3路スイッチの0端子の線。2つの3路スイッチをつなぐ渡り線が2か所。電源の接地側と、照明の接地側です。どの接続も2本で、2本×5か所で10本と合い、電線はすべてVVF1.6です。

リングスリーブは、1.6 mmの電線が2本のとき、小スリーブを使い、圧着後の刻印は〇です。小の刻印になるのは1.6 mmが3〜4本のときなので、⑲は〇の刻印の小スリーブが5個になります。

覚え方は、1.6 mmの2本は小スリーブで〇、3〜4本は小スリーブで小の刻印、です。

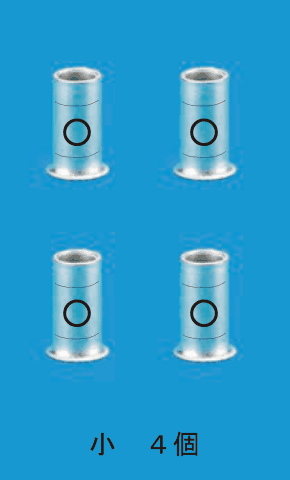

ロ…4個と小４個の字：〇の刻印の小スリーブですが、4個では接続の数が足りません。⑲には2本ずつの接続が、電源・照明・渡り線2本・接地側で数えて5か所あるので、5個ないと全部の電線をつなげません。

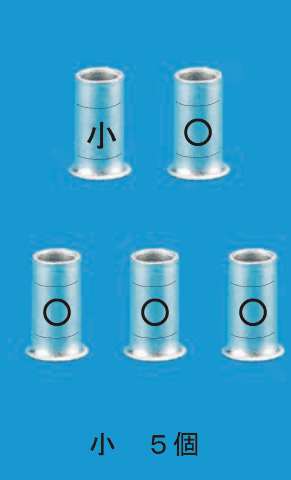

ハ…4個，小５個の字：小の刻印が付くのは、1.6 mmの電線を3〜4本つなぐ接続です。⑲の接続は5か所とも2本ずつで、3本以上をつなぐ箇所はないため、小の刻印のスリーブは使いません。個数も合いません。

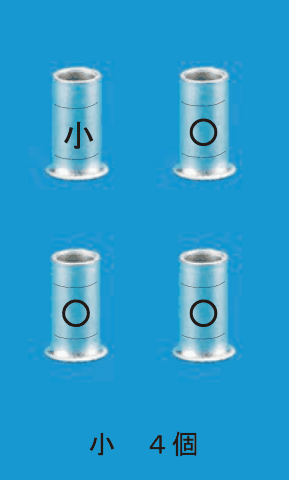

ニ…3個，小４個の字：小の刻印の組合せは、1.6 mmを3〜4本まとめる箇所が1つある数え方です。⑲は2本ずつの接続だけなので、〇の刻印のスリーブ5個で足り、刻印が小のスリーブを含む組合せは当たりません。
