令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問50

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑳で示す図記号の電線管をモーターに接続するために使用されるものは。

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600 V ビニル絶縁ビニルシースケーブル平形(VVF)，動力回路は600 V 架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間が0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセントは，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．３路スイッチの記号「０」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

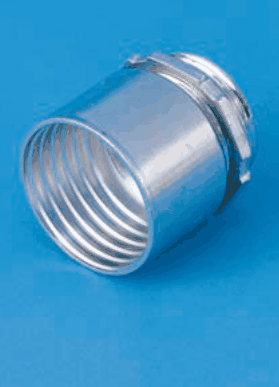

✓ これが正解ロ銀色の金属製の筒形の部品で，一方の端の内側にらせん状のねじ山があり，他方の端はねじが切られている

解説

⑳の可とう電線管をモータにつなぐのは、ボックスコネクタです。

配線図で電動機（モータ）の端子箱へ電線管をつなぐときは、管の種類に合った専用の接続部品を使います。⑳は、3.7 kW の電動機へ向かう配線で、傍記が(F2 30) です。F2 は第2種金属製可とう電線管、30 は管の太さを表す数字です。曲げやすい金属製の管で、動く機器につなぐ場所に使います。

この管の端は、らせん状の溝が切られています。接続部品は、管のらせんに合わせて、内側にらせん状のねじ山を持つ筒です。反対側の端はねじが切られ、電動機の端子箱の穴にねじ込んで、ロックナットで固定する形のものがボックスコネクタです。

写真で見分けます。銀色の金属製の筒形で、一方の端の内側にらせん状のねじ山があり、他方の端にねじが切られたものが、可とう電線管を電動機につなぐ部品です。止めねじが2本付いた銀色の筒は、金属管用です。黒い波付きの樹脂製と、灰色の樹脂製の部品は、合成樹脂管用なので、金属製の可とう電線管には使いません。

覚え方は、らせんの内ねじは可とう管、止めねじは金属管、樹脂は樹脂管用です。

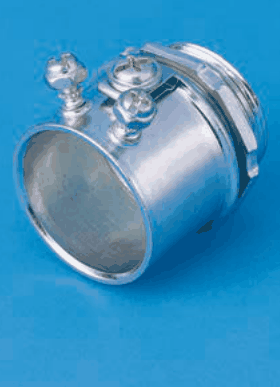

イ…胴に止めねじ2本があり，他方の端はねじが切られている：止めねじ2本で管を締め付けて固定する金属製の筒で、ねじなし電線管のような金属管に向く部品です。可とう電線管のらせん状の溝とは噛み合わないため、⑳には合いません。

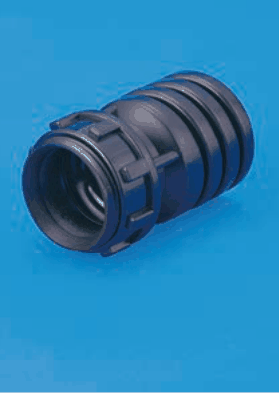

ハ黒い樹脂製の筒形の部品で，表面に波形の凹凸がある：黒い樹脂製で波形の凹凸がある部品は、合成樹脂製の管に使う接続部品です。⑳は金属製の可とう電線管なので、この部品ではなく、金属製のコネクタを使うことになります。

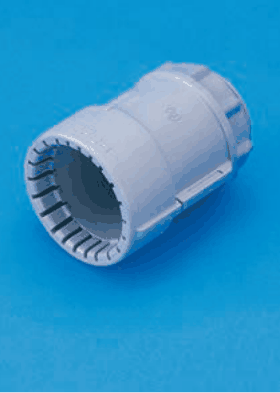

ニ灰色の樹脂製の筒形の部品で，一方の端の内側に多数の細い溝がある：灰色の樹脂製で、内側に細い溝が多数ある部品は、合成樹脂管用の接続部品です。⑳は金属製の可とう電線管で、樹脂の部品とは材質も構造も合わず、使えません。

出典：令和6年度下期第二種電気工事士学科試験問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
