平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問47

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示す部分に取り付ける器具は。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図（バルコニー・洋室2つ・玄関・便所・風呂・脱衣室・台所・和室・リビング・ダイニングルーム・ベランダ）、下は分電盤結線図。凡例は無い。配線はすべて実線で、破線で描かれているのは⑦と⑧の四角だけ。以下、円の中に平行線2本があり壁側の半分が黒い記号を平行線の円と書く。平面図の右上の外に 1φ3W100/200V の字と引込線（折れ線の記号）があり、四角の中にWhの記号から下へ延びる縦の配線の右に 600V CV14mm²－3C(PF28) の字がある（⑪と②はこの配線を指す）。この配線は下で左へ折れ、ⓐの字の左上にある長方形を左下から右上への対角線で分け右下が黒い記号に至る。玄関の上の外（バルコニーの右）に四角の中に黒丸の記号があり、その下の玄関の中に四角の中に音符の記号と丸の中にTの記号が並ぶ。①は四角の中に黒丸の記号と音符の記号を結ぶ線を指す。玄関の上の壁の外に円の下側が黒い照明器具（傍記ア）、玄関の右の壁に円の右半分が黒い照明器具（傍記イ）がある。玄関の左の壁に黒丸が縦に3つ並び、左に上からア・イ・ウ、下に3、上にHの字がある。黒丸3つから右の白い四角へ配線があり、この白い四角は丸の中にTの記号、アの照明器具、イの照明器具、下の白い四角と結ばれている。下の白い四角は、左の丸の中にDLの記号（傍記ウ）と、右の部屋の斜線を引いた円の記号と結ばれ、さらに下へ縦の配線が延びる。この縦の配線の左に (E25) の字があり、⑩はこの配線を指す。右の部屋の斜線を引いた円の記号は、右の天井の四角の中に円の記号（傍記エ）と、下の左の壁の黒丸（傍記エ）と結ばれている。右の部屋の上部には、左の壁の平行線の円（左半分が黒い）から右へ延びる配線上に斜線を引いた円の記号があり、配線は右の壁の平行線の円（右半分が黒い）に至る。この斜線を引いた円の記号から下へ縦の配線が延び、便所の右上の斜線を引いた円の記号に至る。この斜線を引いた円の記号は左の平行線の円（上側が黒い）と結ばれ、矢印がⓚに至る。(E25)の配線は便所の左の廊下の白い四角に至り、この白い四角は四角の中に円が2つ並んだ記号（傍記カ）、丸の中にCLの記号（傍記オ）と結ばれ、その下の壁に黒丸2つ（上の黒丸の左にH、右にオ、下の黒丸の右にL カ）がある。この白い四角からさらに下へ縦の配線が延び、次の白い四角に至る。次の白い四角は、左の丸の中にDLの記号（傍記ウ）と、左上の廊下の反対側の壁の黒丸（傍記ウ、黒丸の下に4。⑬はこの4の字の所を指す）と結ばれ、右へⓓへの矢印が出ており、さらに下へ縦の配線が延びて和室の右の廊下の白い四角に至る。この白い四角は左の壁の黒丸（傍記ウ、黒丸の下に3）と、丸の中にDLの記号（傍記ウ）と結ばれている。便所と風呂の間の壁に、横長の長方形の中央に上側が黒い円がある記号（傍記キ。⑫はこの記号を指す）があり、風呂の中に四角の中に円が2つ並んだ記号（傍記ク）がある。ⓐの字の右の壁に黒丸2つ（上にキ・ク、下にL）がある。ⓐの字の左下の斜線を引いた円の記号からⓐへの矢印が出ており、この記号は右の斜線を引いた円の記号と、下の台所の左上の斜線を引いた円の記号と結ばれている。その左の壁に黒丸2つ（左にケとコ、右にL）がある。右の斜線を引いた円の記号は、黒丸2つ（キ・ク）、キの記号、クの記号、丸の中にCLの記号（傍記ケ）、下の四角の中に円が2つ並んだ記号（傍記コ。⑭はこの記号を指す）と結ばれている。脱衣室の右上の右の壁に平行線の円（右半分が黒い、傍記EET）があり、矢印がⓔに至る。脱衣室と台所の間の壁の台所側に平行線の円（上側が黒い、傍記 2 と E と LK。⑮はEの字の所を指す）があり、矢印がⓕに至る。その右に横長の長方形の中央に上側が黒い円がある記号と黒丸（傍記P）がある。台所の左上の斜線を引いた円の記号は、右上の横長の長方形の中央に上側が黒い円がある記号、天井の横長の長方形の中央に円がある記号（傍記サ）、右の壁際の斜線を引いた円の記号、流し台の上の横長の長方形の中央に下側が黒い円がある記号（左に黒丸と傍記P）と結ばれている。右の壁際の斜線を引いた円の記号は右の壁の黒丸（傍記シ、L）と四角の中に円が2つ並んだ記号（傍記シ）と結ばれている。台所の左下の壁に黒丸（傍記サ、H）がある。流し台の下のダイニング側に破線の長方形（⑧はこの長方形を指す）があり、上へⓖへの矢印が出ている。台所の右の壁の下に平行線の円（上側が黒い）、その下に斜線を引いた円の記号、リビングの右の壁に平行線の円（右半分が黒い）が縦の配線で結ばれ、斜線を引いた円の記号から矢印がⓗに至る。左側の部屋は上から洋室・洋室・和室で、各部屋の左の壁に平行線の円（左半分が黒い）とその右の斜線を引いた円の記号がある。上の洋室と中の洋室の斜線を引いた円の記号を結ぶ縦の配線は下で曲がってⓙへの矢印に至り、和室の斜線を引いた円の記号から下へ延びる縦の配線は和室の下の斜線を引いた円の記号とリビングの左の斜線を引いた円の記号を経てリビングの下の壁の平行線の円（上側が黒い、傍記WP）に至り、上へ延びる配線がⓘへの矢印に至る。和室の下の斜線を引いた円の記号は右の平行線の円（上側が黒い）と、リビングの左の斜線を引いた円の記号は左の壁の平行線の円（左半分が黒い）と結ばれている。上の洋室の左上の斜線を引いた円の記号から右へ延びる配線は玄関との間の壁の平行線の円（右半分が黒い）に至り、壁の玄関側の平行線の円（左半分が黒い）と短い線で結ばれている。中の洋室の左の斜線を引いた円の記号から右へ延びる配線は右の壁の平行線の円（右半分が黒い）に至る。和室の左上の斜線を引いた円の記号から右へ延びる配線は右の廊下との間の壁の平行線の円（右半分が黒い）に至り、壁の廊下側の平行線の円（左半分が黒い）と短い線で結ばれている。上の洋室の天井に四角の中に円の記号（傍記ツ）があり、右下の斜線を引いた円の記号を経て、右の壁の黒丸に斜めの矢印が付いた記号（傍記ツ）と結ばれている。中の洋室の天井に四角の中に円の記号（傍記チ）があり、右下の斜線を引いた円の記号（⑳はこの記号を指す）と結ばれている。⑳の記号は、上の洋室と和室の斜線を引いた円の記号を結ぶ縦の配線上にあり、右下の壁の黒丸（傍記チ）と、右のⓒへの矢印と結ばれている。和室の天井に円の中に横線1本がある記号（傍記タ。⑨はこの記号を指す）があり、右下の斜線を引いた円の記号を経て右の壁の黒丸（傍記タ）と結ばれている。この斜線を引いた円の記号は上の縦の配線で⑳の記号と結ばれている。リビング・ダイニングルームの中央上に斜線を引いた円の記号（⑲はこの記号を指す）があり、左上へ VVF1.6-3C の字のある配線が和室の右下の廊下側の壁の黒丸2つ（傍記 H ス と H セ。⑯はこの黒丸2つを指す）へ、右上へ VVF2.0-2C の字のある配線がⓑへの矢印へ、右へ VVF1.6-2C の字のある配線が四角の中に円の記号（傍記ス）へ、左へ VVF1.6-2C の字のある配線が破線の小さな四角（傍記セ。⑦はこの四角を指す）へ、下へ VVF1.6-2C の字のある配線がベランダ寄りの斜線を引いた円の記号へ延びる。ベランダ寄りの斜線を引いた円の記号は、ベランダ側の壁の外の円の上側が黒い照明器具（傍記ソ）と、その右の黒丸（傍記 WP と ソ。⑥はこの黒丸のWPの字を指す）と結ばれている。リビングの右下に RC の字の四角（傍記I）があり、プラグの記号と線で結ばれ、壁の外のベランダ側の RC の字の四角（傍記O）と短い線で結ばれている。その右の壁に平行線の円（下側が黒い、傍記 250V 20A E。③はこの記号の20Aの字を指す）があり、上へ曲がった矢印の配線がⓛに至る。分電盤結線図は、左に屋外・屋内の字と縦の一点鎖線があり、屋外側に 1φ3W 100/200V の字と引込線（折れ線の記号）と四角の中にWhの記号、屋内側に BE の字の四角（傍記 3P 60AF 60A 30mA）がある。⑱はWhからBEへ至る配線のBEに入る所を、⑤はBEの四角を指す。BEから右へ延びる横の線に、上側に6つ、下側に6つのBの字の四角が接続され、上側はⓐ〜ⓕでいずれも100V、下側はⓖ〜ⓚが100V、ⓛが200V。④は下側の左から4つ目（ⓙ）のBの四角を、⑰は下側の一番右（ⓛ、200V）のBの四角を指す。

〔配線図の前書き〕図は、鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

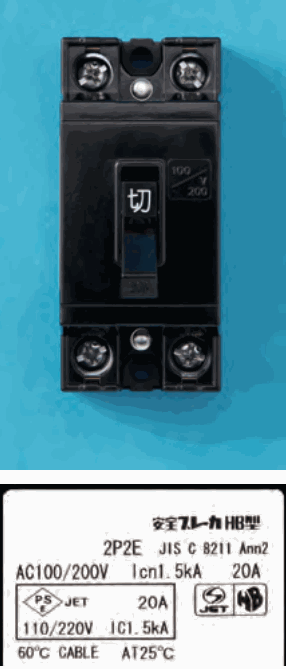

✓ これが正解ロ上は黒い器具で、上下に端子ねじが2つずつあり、中央のハンドルに 切 の字、その右に 100 と 200 の字がある。下は銘板の拡大で、安全ブレーカ HB型、2P2E JIS C 8211 Ann2、AC100/200V Icn1.5kA 20A、PSEとJETのマーク、20A、110/220V IC1.5kA、60℃ CABLE AT25℃ の字がある

解説

⑰は200 V回路で20 Aなので、2P2Eで20 Aの遮断器です。

⑰は、分電盤の右下の配線用遮断器で、下に200Vと書かれ、ⓛの回路につながります。ⓛの先は、リビングの右下にある250 V・20 Aの接地極付コンセントで、エアコン（RC）の回路です。つまり、200 Vで使う、定格電流20 Aの回路です。

この回路は単相3線式の100/200 V配線から200 Vを取り出すので、2本の電圧線の両方を切る2極（2P）の遮断器を使います。写真のうち、銘板に2P2E、AC100/200 V、20 Aと書かれた器具が、これに当たります。

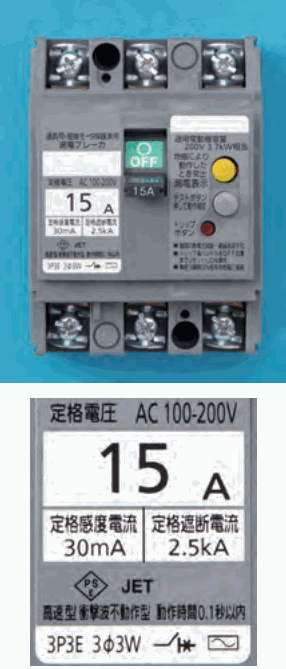

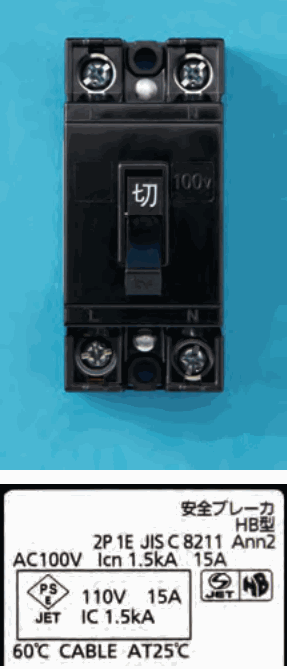

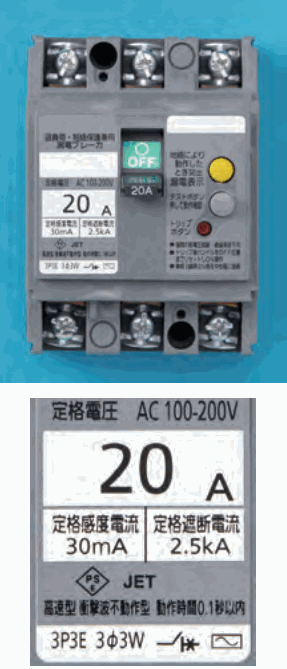

三相用の3P3Eの漏電遮断器や、100 V専用の2P1Eの器具は合いません。覚え方は、200 V回路は2極で、定格電流はつなぐコンセントの20 Aに合わせます。

ほかの選択肢の解説
