平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問47

✓ これが正解イ

解説

金属管工事の材料に、透明なふた付きの箱は使いません。

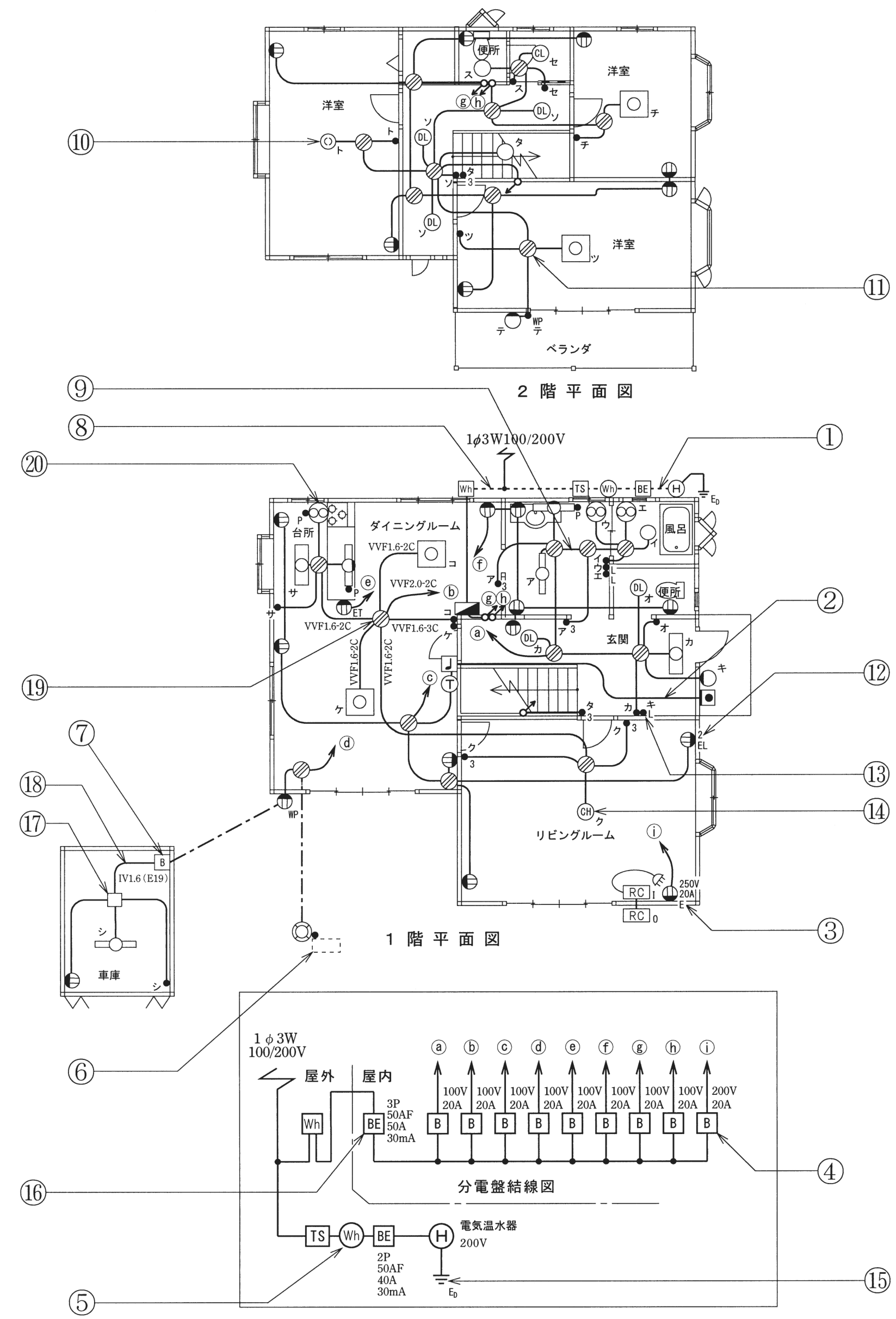

配線図の⑰は、車庫の中の、IV1.6（E19）の配線が入る小さな四角の部分です。E19 の傍記の E はねじなし電線管、19は管の太さの呼びを表し、この配線は金属管工事です。金属管工事では、管を接続するもの、管とボックスをつなぐもの、管の端で電線を守るものを使います。

写真のうち、金属製の四角い箱で打ち抜きの跡が複数あるのは、管と電線を受けるアウトレットボックスです。一端にねじ、側面に締め付けのねじ2本を持つ筒形の部品は、管とボックスをつなぐボックスコネクタです。橙色の半透明の輪は、管の端で電線の被覆を傷めないようにするブッシングです。

透明なふたの付いた箱で、中に黒い器具が見えるものは、金属管工事で電線を通したり接続したりする材料ではありません。したがって、使用されることのないものは、透明なふた付きの箱です。

覚え方は、ボックス・ボックスコネクタ・ブッシングが金属管工事の三点セットです。

ほかの選択肢の解説

• ロ金属製の四角い箱で、底と側面に丸い打ち抜きの跡が複数ある：金属製の四角い箱で、底と側面に打ち抜きの跡があるアウトレットボックスです。金属管の端のボックスとして使うので、⑰の工事で使われます。
• ハ橙色の半透明な輪の形の部品で、外周に突起がある：橙色の半透明な輪の形をしたブッシングで、管の端に付けて電線の被覆を傷めないようにします。金属管工事で使われる部品です。
• ニ金属製の筒形の部品で、一方の端にねじが切ってあり、もう一方の側面に2本のねじが付いた締め付け部がある：筒形で一端がねじ、側面に2本のねじを持つのは、管をボックスにつなぐボックスコネクタです。金属管工事で使う部品の一つです。
