令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問43

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，上に構内の駐車場があり，駐車場の左右に二重丸の器具があって，左側の器具間の配線に600V CV 5.5-2C（括弧内は空欄で⑩が指す）の傍記がある。建物には出入口・商品棚3列・カウンタ・事務所・冷蔵庫・手洗場があり，照明器具（DL・CLなど）・コンセント・点滅器・ジョイントボックスなどの図記号と配線，各器具の傍記（LK・EET・WP・ET・20A・2・3など）と点滅器の記号ア〜オ，A(3A)，引出線の番号①〜⑱がある。各商品棚にはRCの記号（室外機へ，三相200V回路a〜c）があり，②は右の商品棚のRCの横の点線の四角を指す。左上には点線の配線と端のLDの傍記がある（⑱）。建物の外（図の下側）には四角のa〜cのRCがあり，その接地を⑥が指し，⑥の左に⑮がある。右下の屋外から3φ3W 200Vと1φ3W 100/200Vの引込みがそれぞれWhを経てCVT38（④）の点線の配線で動力分電盤と電灯分電盤に至り，⑫は3φ3W側の引込み点を指す。左下は動力分電盤結線図で，3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 60AF 60Aを経て，BE 3P30A 3個から三相200V回路a・b・c 空調機に，BE 3P20A（⑦）からd 冷蔵庫に至る。右下は電灯分電盤結線図で，1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 100AF 100Aを経て，上段にB 1個とBE 9個の100V 20Aの分岐（ⓐ〜ⓙ），下段に100V 20AのBE 1個（丸にTの記号，傍記Rへ），200V 20AのBE 5個（黒い三角形3つに傍記5の記号⑭を経て二重丸のⓐ〜ⓔへ），200V 20AのBE 1個（TSを経て二重丸のⓕへ），100V 20AのBE 3個（ⓚ〜ⓜ）があり，接地の記号がある。凡例は，ⓐ〜ⓜ印は単相100V回路，二重丸のⓐ〜ⓕ印は単相200V回路，四角のa〜d印は三相200V回路，電灯分電盤と動力分電盤の記号

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

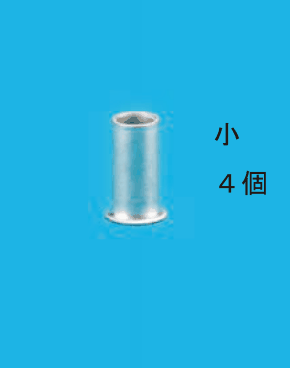

✓ これが正解イ小さいリングスリーブ1個と 小 ４個 の字

解説

接続は2〜3本の4か所なので、小スリーブ4個です。

⑬は、冷蔵庫の近くにあるボックスです。ここに集まるのは、回路 e の電源2心、事務所のボックス ⑰ へ向かう ⑯ の配線、右側の3路スイッチへの3心です。この問は、すべて圧着接続とするときのリングスリーブの種類と最少個数を求める問題です。

⑯ の配線は、問46で考えるとおり最少の4本（2心ケーブル2本）です。電源の白線と ⑯ の電源用の白線の2本は、接地側として接続して、小スリーブが1個です。電源の黒線と、⑯ の電源用の黒線と、3路スイッチの共通端子へ行く線の3本は、電圧側として接続して、小スリーブが1個です。3路スイッチの渡り線2本は、⑯ の2本と右側のスイッチへの2本を、それぞれ2本どうしで接続するので、小スリーブが2個です。

接続は4か所で、最大でも3本です。5本以上を束ねる所がないので、中スリーブは使わず、小スリーブ4個で足ります。

1.6 mm の電線なら、2〜4本は小スリーブ、5〜6本で中スリーブ、と本数で種類を選びます。

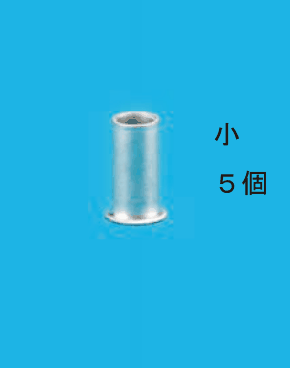

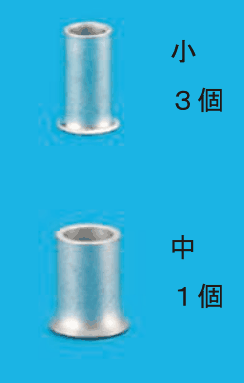

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和5年度下期第二種電気工事士学科試験（午後） 問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
